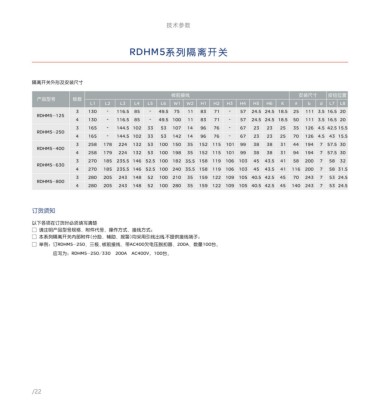

技术参数

RDHM5系列隔离开关

隔离开关外形及安装尺寸

板前接线 安装尺寸 按钮位置
产品型号 极数
L1 L2 L3 L4 L5 L6 W1 W2 H1 H2 H3 H4 H5 H6 K a b d L7 L8
3 130 - 116.5 85 - 49.5 75 11 83 71 - 57 24.5 24.5 18.5 25 111 3.5 16.5 20
RDHM5-125
4 130 - - 116.5 85 - 49.5 100 11 83 71 - 57 24.5 24.5 18.5 50 111 3.5 16.5 20
3 165 - - 144.5 102 33 53 107 14 96 76 - 67 23 23 25 35 126 4.5 42.5 15.5
RDHM5-250
4 165 - - 144.5 102 33 53 142 14 96 76 - 67 23 23 25 70 126 4.5 43 15.5
3 258 178 224 132 53 100 150 35 152 115 101 99 38 38 31 44 194 7 57.5 30
RDHM5-400
4 258 179 224 132 53 100 198 35 152 115 101 99 38 38 31 94 194 7 57.5 30
3 270 185 235.5 146 52.5 100 182 35.5 158 119 106 103 45 43.5 41 58 200 7 58 32
RDHM5-630
4 270 185 235.5 146 52.5 100 240 35.5 158 119 106 103 45 43.5 41 116 200 7 58 31.5
3 280 205 243 148 52 100 210 35 159 122 109 105 40.5 42.5 45 70 243 7 53 24.5
RDHM5-800
4 280 205 243 148 52 100 280 35 159 122 109 105 40.5 42.5 45 140 243 7 53 24.5

订货须知

以下各项在订货时必须填写清楚
□ 请注明产品型号规格、附件代号、操作方式、接线方式；
□ 本系列隔离开关内部附件(分励、辅助、报警)均采用引线出线，不提供接线端子；
□ 举例：订RDHM5-250、三极、板前接线、带AC400欠电压脱扣器、200 、数量100台。A
应写为：RDHM5-250/330 200A AC400V， 100台。

RDM5Z 系列自动重合闸断路器

便捷强大的通信功能 全方位的测量和维护
带有RS485通讯接口，支持 Modbus及国网协议， 实现先进的微电子处理技术组成智能控制单元，
带有遥测、遥信、遥控、遥调、满足不同组网需 实现全面的电网监控功能和完善的供电保护功
求，实现系统的远程控制。 能。
高可靠性的断路器 安全可靠的用电保护
经过多年创新设计，取得多项专利技术，经过一 具有精确的选择性保护，具备自动重合闸功能，
系列的可靠性系列实验。 可实现配电室无人值守。
