技术参数



 RDHM5系列隔离开关





 隔离开关外形及安装尺寸

 板前接线   安装尺寸   按钮位置
 产品型号  极数
 L1  L2  L3  L4  L5  L6  W1  W2  H1  H2  H3  H4  H5  H6  K  a  b  d  L7  L8
 3  130  -  116.5  85  -  49.5  75  11  83  71  -  57  24.5 24.5  18.5  25  111 3.5 16.5  20
 RDHM5-125
 4  130  - -  116.5  85  -  49.5 100  11  83  71  -  57  24.5 24.5  18.5  50  111 3.5 16.5  20
 3  165  - -  144.5 102  33  53  107  14  96  76  -  67  23  23  25  35  126 4.5 42.5 15.5
 RDHM5-250
 4  165  - -  144.5 102  33  53  142  14  96  76  -  67  23  23  25  70  126 4.5 43  15.5
 3  258  178  224  132  53  100 150  35  152 115  101  99  38  38  31  44  194  7 57.5  30
 RDHM5-400
 4  258  179  224  132  53  100 198  35  152 115  101  99  38  38  31  94  194  7 57.5  30
 3  270  185 235.5 146 52.5 100 182 35.5 158 119 106 103  45  43.5  41  58  200  7  58  32
 RDHM5-630
 4  270  185 235.5 146 52.5 100 240 35.5 158 119 106 103  45  43.5  41  116 200  7  58  31.5
 3  280  205  243  148  52  100 210  35  159 122 109 105 40.5 42.5  45  70  243  7  53  24.5
 RDHM5-800
 4  280  205  243  148  52  100 280  35  159 122 109 105 40.5 42.5  45  140 243  7  53  24.5


 订货须知

 以下各项在订货时必须填写清楚
 □ 请注明产品型号规格、附件代号、操作方式、接线方式;
 □ 本系列隔离开关内部附件(分励、辅助、报警)均采用引线出线,不提供接线端子;
 □ 举例:订RDHM5-250、三极、板前接线、带AC400欠电压脱扣器、200 、数量100台。A
          应写为:RDHM5-250/330  200A  AC400V, 100台。

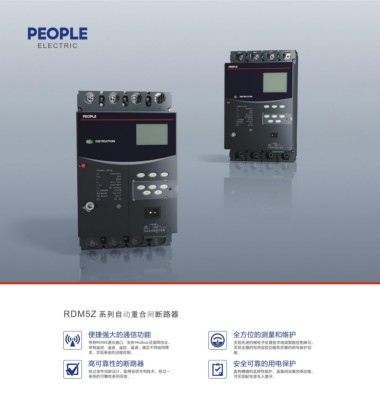

                       RDM5Z 系列自动重合闸断路器


                               便捷强大的通信功能                                         全方位的测量和维护
                               带有RS485通讯接口,支持 Modbus及国网协议,                       实现先进的微电子处理技术组成智能控制单元,
                               带有遥测、遥信、遥控、遥调、满足不同组网需                             实现全面的电网监控功能和完善的供电保护功
                               求,实现系统的远程控制。                                      能。
                               高可靠性的断路器                                          安全可靠的用电保护
                               经过多年创新设计,取得多项专利技术,经过一                             具有精确的选择性保护,具备自动重合闸功能,
                               系列的可靠性系列实验。                                       可实现配电室无人值守。
