RDW7系列智能型万能式断路器

符合标准 产品特征

产品型号 国家标准 国际标准

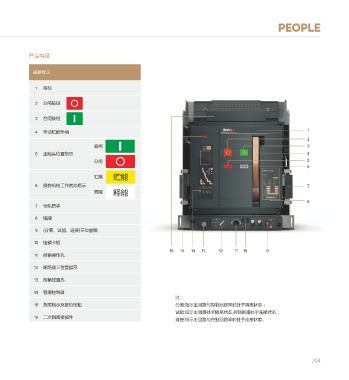

面板释义
RDW7系列 GB/T 14048.2 IEC 60947-2
1 商标
应用范围

RDW7系列智能型万能式断路器主要用于交流50/60Hz，额定工作电压为400V/690V，额定电流至6300A以下的配电网络中，主要用作配电、馈电和发电保 2 分闸按钮
护，使线路及电源设备免受过载、欠电压、过电压、电流电压不平衡、短路和接地/漏电等故障的危害。通过负载监控，区域联锁等功能实现电网的合理运行。
同时也可用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参数的测量。630A及以下断路器可直接作为电动机的过载、欠电压和短路保护 3 合闸按钮
之用。断路器核心部件采用智能控制器，具有精确的选择性保护，可避免不必要的停电，提高供电可靠性、连续性和安全性。同时带有开放式通讯接口，可
1
实现四遥功能，以满足控制中心和自动化系统的要求。该断路器不带智能控制器及互感器时可作隔离器用。 4 手动贮能手柄
2
安装环境 合闸 3
□ 污染等级：3级 5 主触头位置指示 4
分闸 5
□ 使用环境温度：周围空气温度为-5℃～+40℃，24h的平均值不超过+35℃，超出范围跟制造厂家协商定制;
6
□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%，同时该月的平均
最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。 贮能 贮能
□ 海拔高度：不超过2000m; 6 操作机构工作状态指示 7
□ 主电路安装类别：IV 释能 释能
当主回路的额定工作电压不大于AC400V时，控制电路和辅助电路安装类别除了欠电压脱扣器线圈和智能控制器的电源变压器初级线圈与断路器相同外，其余 8
均为Ⅲ； 7 导轨把手
当主回路的额定工作电压AC400V～AC690V时，控制电路和辅助电路需要用变压器与主回路隔离，并且控制电路和辅助电路的最高工作电压为AC400V，控制
8 铭牌
电路和辅助电路安装类别均为Ⅲ；
□ 电磁环境：A 9 (分离、试验、连接)三位置锁

安装条件 10 挂锁卡板
□ 固定式断路器的安装：将断路器安置于配电柜中，并用4只M6（1600A壳架）或M10（2500A以上壳架）螺栓及垫圈进行紧固。断路器安装平稳，不应有附 16 15 14 13 12 11 10 9
11 摇柄操作孔
加的机械应力，以免断路器损坏或主母线接触不良；
□ 抽屉式断路器的安装：将断路器本体从抽屉座中取出，把抽屉座先安装于配电柜中，并用4只M6（1600A壳架）或M10（2500A以上壳架）螺栓及垫圈进 12 断路器三位置指示
行紧固。断路器安装平稳，不应有附加的机械应力，以免断路器损坏或主母线及二次回路接触不良，完毕后将断路器本体摇入抽屉座连接位置处；
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方； 13 摇柄放置孔
□ 防护等级为IP20，当断路器安装在柜体室内，且加装门框后，防护等级能达到IP40。
14 智能控制器
注：
储存和运输条件
15 故障指示及复位按钮 分离:指示主回路与控制回路同时处于隔离状态；
□ 温度下限不低于-25℃，上限不超过+55℃；相对湿度(+25℃)时不超过95%； 试验:指示主回路处于隔离状态,控制回路处于连接状态；
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。 16 二次回路接插件 连接:指示主回路与控制回路同时处于连接状态。
