RDW7系列智能型万能式断路器

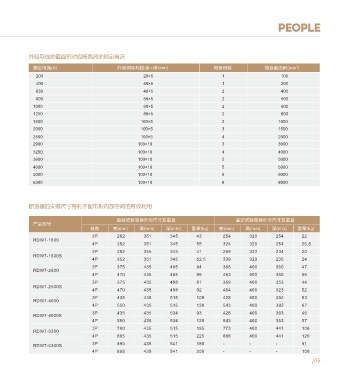

海拔高度对断路器容量的影响 外接导线的截面积对应断路器的额定电流
当超过标准规定的海拔高度时，对断路器的容量使用有一定的影响，但可以适当降容使用，在海 2
额定电流(A) 外接铜排规格:宽×厚(mm) 每极根数 每极截面积(mm )
拔高度2000 米以下，其性能不会发生任何变化。当海拔高度超过 2000 米时，大气中的气压、绝
200 20×5 1 100
缘性能及冷却都会发生变化，因此断路器超过规定的海拔高度时使用需要降容。
400 40×5 1 200
海拔高度(m) 2000 3000 4000 5000 630 40×5 2 400
工作电流降容系数 1 0.93 0.88 0.82 800 50×5 2 500
短路分断能力降容系数 1 0.83 0.71 0.63 1000 60×5 2 600
工频耐压(V) 3500 3500 2500 2000 1250 80×5 2 800
额定工作电压(V） 690 580 500 400 1600 100×5 2 1000
绝缘电压(V） 1000 800 700 600 2000 100×5 3 1500
2500 100×5 4 2000
环境温度对断路器容量的影响 2900 100×10 3 3000
在不同的环境温度下对断路器的容量使用有一定的影响，但可以适当降容使用，断路器在规定母 3200 100×10 4 4000
排接线方式下对应环境温度时应满足约定发热条件下的持续承载电流能力。
3600 100×10 5 5000
额定电流(A) -5℃~+40℃ +40℃~+50℃ +50℃~+55℃ +55℃~+60℃ +60℃~+65℃ 4000 100×10 5 5000
200 200 200 200 150 100 5000 100×10 6 6000
400 400 400 400 350 300 6300 100×10 8 8000
630 630 630 630 580 530
800 800 800 800 750 700
1000 1000 1000 1000 950 900 断路器的安装尺寸有利于配电柜内部空间的有效利用
1250 1250 1250 1250 1200 1150
1600 1600 1550 1500 1450 1400 抽屉式断路器外形尺寸及重量 固定式断路器外形尺寸及重量
产品型号
2000 2000 1950 1900 1850 1800 极数 宽(mm) 高(mm) 深(mm) 重量(kg) 宽(mm) 高(mm) 深(mm) 重量(kg)
2500 2500 2400 2300 2200 2100 3P 282 351 345 43 254 320 254 22
RDW7-1600
2900 2900 2800 2700 2600 2500 4P 352 351 345 55 324 320 254 26.5
3200 3200 3100 3000 2900 2800 3P 282 355 345 41 269 323 234 20
RDW7-1600S
3600 3600 3500 3400 3300 3200 4P 352 351 345 52.5 339 323 235 24
4000 4000 3850 3700 3550 3400 3P 375 435 485 84 368 400 360 47
RDW7-2500
5000 5000 4850 4700 4550 4400 4P 470 435 485 96 463 400 360 56
6300 6300 6100 5900 5700 5500 3P 375 435 498 81 369 400 353 44
RDW7-2500S
4P 470 435 498 92 464 400 323 52
功率损耗 3P 435 435 515 100 428 400 392 53
断路器功耗是在通以额定壳架电流下测得总功耗，此数据只能作为一般选型指导用，不能作为实 RDW7-4000 4P 550 435 515 130 543 400 392 67
际使用中的功率损耗。
3P 435 435 534 93 428 400 363 46
功率损耗(W) RDW7-4000S
产品型号 壳架电流(A） 4P 550 435 534 120 543 400 363 57
抽屉式/4P 固定式/4P
3P 780 435 515 195 773 400 441 106
RDW7-1600(S) 1600 358 210 RDW7-6300
4P 895 435 515 225 888 400 441 120
RDW7-2500(S) 2500 625 320
RDW7-4000(S) 4000 960 510 RDW7-6300S 3P 895 435 541 180 - - - 91
4P 895 435 541 205 - - - 100
RDW7-6300(S) 6300 1270 830
