P. 119
RDM7E系列电子式塑壳断路器
附件功能的主要功能配置 板前接线外形尺寸

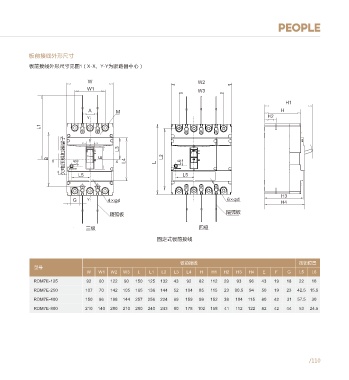

规格配置 板前接线外形尺寸见图1（X-X、Y-Y为断路器中心）
序号 名 称 10p附件功能 额定电源电压（范围） 额定控制信号电压（范围）
W W2
分励信号DC24V（85%-110%）
通讯+分励+过载 AC230V/AC400V（85%-110%） W1 W3
通讯分励 报警无源触点容量AC230V3A、DC30V3A
1 报警不脱扣+复位
报警附件 分励信号AC230V/AC400V（85%-110%）
按键+工作指示 DC24V（85%-110%） H1
报警无源触点容量AC230V3A、DC30V3A
A M H
状态信号DC24V（85%-110%）
DC24V（85%-110%） Y H2
四遥通讯+复 电操信号 DC24V
2 四遥附件 L1
按键+工作指示 状态信号AC230V/AC400V（85%-110%）
AC400V（85%-110%）
电操信号 DC24V
3 预付费附件 预付费控制+工作指示 AC400V（85%-110%） 预付费信号AC230V（85%-110%） F L3
备注：复位按键功能：按住持续5s；通讯波特率、通讯地址等参数恢复到出厂值； 欠电压脱扣器端子 L2
B E
X L6 X L4 L L6
结构尺寸
L5 L5
通讯分励报警附件和状态反馈通讯附件所用外壳尺寸如下
H3
G Y 4×φd 6×φd
19.4 H4
16.6 隔弧板
73 (＞5s) 复位 远程 通讯 接口 485 隔弧板
42 25 本地 A B
32.5 三极 四极
125
固定式板前接线
预付费附件所用外壳尺寸如下
板前接线 按钮位置
型号
W W1 W2 W3 L L1 L2 L3 L4 H H1 H2 H3 H4 E F G L5 L6
RDM7E-125 92 60 122 90 150 125 132 43 92 82 112 29 93 96 43 19 18 22 16
19.4
16.6 RDM7E-250 107 70 142 105 165 136 144 52 104 85 115 23 90.5 94 50 19 23 42.5 15.5
73
42 25 运行 RDM7E-400 150 96 198 144 257 256 224 69 159 99 152 38 104 115 80 42 31 57.5 30
32.5 RDM7E-800 210 140 280 210 280 240 243 80 178 102 158 41 112 122 82 42 44 53 24.5
125
/109 /110
