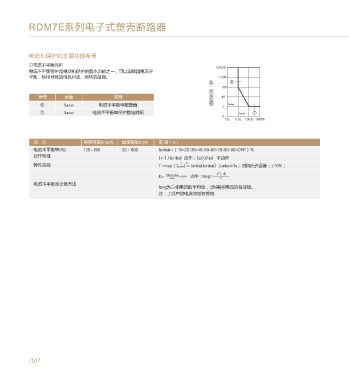

RDM7E系列电子式塑壳断路器
电动机保护的主要功能配置 断路器的通信功能
□电流不平衡保护 带电动操作机构的RDM7E电子式断路器与上位机(如计算机)连接,通过通信接口可实现远距离“四遥”功能。RS485接口，Modbus-RTU协议，通讯波特
1,0000
电流不平衡保护是电动机保护的基本功能之一，可以消除因电流不
平衡、缺相导致的电机抖动、烧坏的故障。 1,000 ⑥ 率9600K。另外,加装RDM7E电子式断路器控制器(选购配件)还可在现场直接读取断路器的各项参数并进行修改。
延时时间：秒 100 通讯接口及外部模块
序号 参数 说明 10 □RDM7E系列电子式塑壳断路器不用于组网通讯，而是单独使用时，手持编程器可通过通讯接口对断路器进行保护特性整定等操作：也可以在通讯接口
⑥ Iunbal 电流不平衡率整定值 tunbal
1 接上RD-CD液晶显示模块，用以监视断路器的运行电流和故障信息。
⑦ tunbal 电流不平衡率保护整定时间 Iunbal ⑦
0
1% 10% 100% 1000% □RDM7E系列电子式塑壳断路器用于组网通讯时，直接挂接到相应的现场总线；针对不同协议的现场总线，可选用RD-DP协议转换模块，将MODBUS
协议转换后在挂接到相应的现场总线。
项 目 壳架等级Inm(A) 额定等级In(A) 范 围（A）
电流不平衡率(%) 125～800 32～800 Iunbal=（10-20-30-40-50-60-70-80-90-OFF）% 上位机
动作特性 I＞1.1Iunbal 动作，I≤0.9Isd 不动作 USB转485转换器
2
1
特性曲线 T=max｛(Iunbal) × tunbal,tunbal｝,tunbal=1s； 时间允许误差：±10%；
。 3
Maxj=1Ij-Iavg ×100% a j=1Ij
εi= 式中：Iavg=
3
Iavg
电流不平衡率计算方法
Iavg为三相电流的平均值，Ij为第j相电流的有效值。
注：上式中的电流均指有效值
RDM7E系列可通讯电子式塑壳断路器功能配置
产品类型
功能 RDM7E基本型 RDM7E(Z)智能型 RDM7E(X)消防型 RDM7E(F)预付费型
过载长延时整定 ● ● ● ●
短路短延时整定 ● ● ● ●
短路瞬时整定 ● ● ● ●
过载、预报警指示 ● ● ● ●
脱扣测试功能 ● ● ● ●
故障自诊断功能 ● ● ● ●
双路无源信号输出 - ● △ -
通讯功能模块 - ● △ -
分励功能 - △ △ -
智能控制模块 - △ △ -
消防功能预 - - ● -
付费功能 - - - ●
● 基本功能 △ 可选功能
