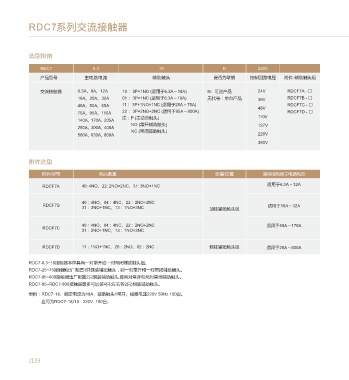

RDC7系列交流接触器

选型指南 技术特点

□ 接触器可根据需要加装顶部安装或侧面安装辅助触头、机械电气联锁等功能模块。
RDC7 6.3 10 N 220V
产品型号 主电路电流 辅助触头 是否为联锁 控制回路电压 附件-辅助触头组 □ 配套附件齐全，上下双孔接线设计，上下端接电源线设计，提升安装接线效率。
□ 中大电流接触器线圈采用电子智能控制带反馈系列的节能降噪线圈，可以消除运行时的振动和噪声，同时使交流接触器线圈温升显著降低，延长
交流接触器 6.3A，9A，12A 10： 3P+1NO (适用于6.3A～18A) N：可逆产品 24V RDCF7A - □ 了使用寿命，并具有显著的节能效果，降低了电路损耗，节约能源。
18A，25A，32A 01： 3P+1NC (适用于6.3A～18A) 无代号：单台产品 36V RDCF7B - □
40A，50A，65A 11： 3P+1NO+1NC (适用于25A～75A) 48V RDCF7C - □ □ 接线端子防护罩以及线圈电源接线螺钉处的人性化设计，避免接线螺钉外露，具有防触电、增加安全性的优点。
75A，95A，110A 22： 3P+2NO+2NC (适用于95A～800A) 110V RDCF7D - □
140A，170A，205A 注：P (主动合触头) 型号规格 电寿命(万次) 机械寿命(万次) 线圈功率
NO (常开辅助触头) 127V AC-3 AC-4 吸合VA 保持VA
250A，300A，400A
NC (常闭辅助触头)
500A，630A，800A 220V RDC7-6.3
RDC7-9 25-40 4-7
380V
RDC7-12
RDC7-18 40-60 7-9.5
附件选型
RDC7-25
50-70 8-11.4
RDC7-32
附件型号 触头数量 安装位置 适用接触器主电路电流
RDC7-40
RDCF7A 40: 4NO、22: 2NO+2NC、31: 3NO+1NC 适用于6.3A～12A RDC7-50 100 1000 130-170 13-17
RDC7-65
160-200 16-19
40：4NO、04：4NC、22：2NO+2NC RDC7-75
RDCF7B 适用于18A～32A
31：3NO+1NC、13：1NO+3NC 顶挂辅助触头组
RDC7-95 5
200-300 25-30
RDC7-110
40：4NO、04：4NC、22：2NO+2NC 适用于40A～170A
RDCF7C RDC7-140
31：3NO+1NC、13：1NO+3NC 600-700 4-7
RDC7-170

40 RDC7-205
RDCF7D 11：1NO+1NC、20：2NO、02：2NC 侧挂辅助触头组 适用于25A～800A
RDC7-250 600-800 4-7
RDC7-300
RDC7-6.3~18接触器本体具有一对常开或一对常闭辅助触头组。
RDC7-400 60 600
RDC7-25~75接触器出厂配置1只侧装辅助触头，即一对常开和一对常闭辅助触头。 600-800 7-11
RDC7-500
RDC7-95~800接触器出厂配置2只侧装辅助触头,即两对常开和两对常闭辅助触头。
RDC7-630
RDC7-95~RDC7-800接触器最多可加装4只(左右各2只)侧装辅助触头。 800-1000 7-11
RDC7-800
举例：RDC7-18，额定电流为18A，辅助触头1常开，线圈电压220V 50Hz 100台。
应写为RDC7-18/10 220V 100台。
