RDC7系列交流接触器

常规外形及安装尺寸 常规外形及安装尺寸

Amax C1max (接触器+RDCF7B) Amax C1max (接触器+RDCF7C)
a 孔径 Cmax
a 孔径 Cmax
C1max (接触器+RDCF7A)
Amax
孔径 Cmax
a
Bmax b 卡轨 Bmax b 卡轨 Bmax b 卡轨

RDC7-6.3、9、12 RDC7-18

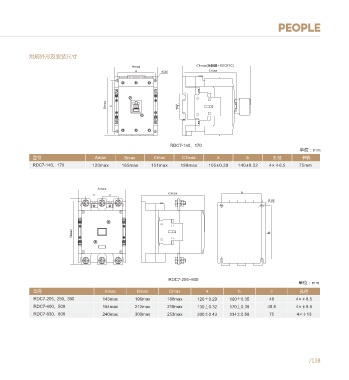

RDC7-140、170
单位：mm 单位：mm
型号 Amax Bmax Cmax C1max a b 孔径 卡轨 型号 Amax Bmax Cmax C1max a b 孔径 卡轨
RDC7-6.3、9、12 45.5max 58.5max 71.5max 108max 35±0.15 50±0.17 2 ×φ 4.8 RDC7-140、170 120max 165max 151max 190max 105±0.29 140±0.32 4×φ6.5 75mm
35mm
RDC7-18 45.5max 80max 88max 127max 35±0.15 68±0.23 2 ×φ 4.8

Amax
Cmax a
A2max c c
A1max 孔径
Amax C1max
a 孔径 Cmax

Bmax b Bmax b

RDC7-25~110交流接触器外形及安装尺寸
RDC7-205~800
单位：mm 单位：mm
型号 Amax A1max A2max Bmax Cmax C1max a b 孔径 卡轨 型号 Amax Bmax Cmax a b c 孔径
RDC7-25、32 45.5 max 56 max 66 max 88 max 99 max 138 max 35±0.15 74±0.23 2×φ4.8 RDC7-205、250、300 143 max 196 max 188 max 120±0.29 160±0.35 48 4×φ8.5
RDC7-40、50 58.5 max 69 max 79 max 109 max 108 max 148 max 47±0.17 95±0.26 2×φ5.2 35mm RDC7-400、500 164 max 212 max 218 max 130±0.32 170±0.39 48.5 4×φ8.6
RDC7-65、75 69 max 79 max 89 max 120 max 125 max 164 max 56±0.2 105±0.29 2×φ5 RDC7-630、800 240 max 300 max 253 max 200±0.43 234±0.50 75 4×φ13
RDC7-95、110 82 max 92 max 102 max 147 max 149 max 188 max 70±0.23 132±0.32 2×φ5.4 35mm / 75mm
注：A1max- 接触器+RDCF7D A2max- 接触器+2个RDCF7D
备注
C1max- 接触器+RDCF7B(RDC7-25、32) C1 max- 接触器+RDCF7C(RDC7-40〜110)
