P. 141

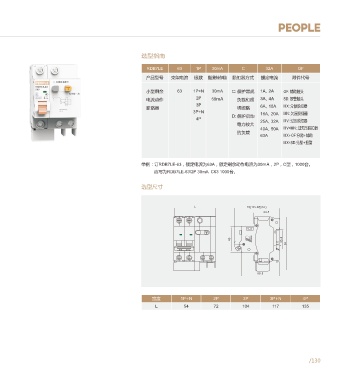

RDB7系列小型断路器
选型指南 选型指南
RDB7 63 1P C 32A OF RDB7LE 63 1P 30mA C 32A OF
产品型号 壳架电流 极数 脱扣器方式 额定电流 附件代号 产品型号 壳架电流 极数 额定剩余动作电流 脱扣器方式 额定电流 附件代号
小型断路器 63 1P C: 保护常规负载 1A、2A OF: 辅助触头 小型剩余 63 1P+N 30mA C: 保护常规 1A、2A OF: 辅助触头
1P+N 3A、4A SD: 报警触头 2P 50mA 3A、4A SD: 报警触头
和照明线路 电流动作 负载和照
2P 6A、10A MX: 分励脱扣器 3P 6A、10A MX: 分励脱扣器
D: 保护启动电力 断路器 明线路
3P 16A、20A MN: 欠压脱扣器 3P+N 16A、20A MN: 欠压脱扣器
较大的负载 D: 保护启动
3P+N 4P
25A、32A MV: 过压脱扣器 25A、32A MV: 过压脱扣器
4P 电力较大
40A、50A MV+MN: 过欠压脱扣器 40A、50A MV+MN: 过欠压脱扣器
的负载
63A MX+OF:分励+辅助 63A MX+OF:分励+辅助
MX+SD:分励+报警 MX+SD:分励+报警
举例：订RDB7-63，额定电流为63A，2P，C型，1000台。 举例：订RDB7LE-63，额定电流为63A，额定剩余动作电流为30mA，2P，C型，1000台。
应写为RDB7-63/2P C63 1000台。 应写为RDB7LE-63/2P 30mA C63 1000台。
选型尺寸 选型尺寸
L 78(1P+N为74 )
78(多级 )
74(单级 ) 44.5
L
44.5
45 35.8
45 35.8 80 5.5 94
5.5
65.5 65.5
宽度 1P 1P+N、2P 3P 3P+N、4P 宽度 1P+N 2P 3P 3P+N 4P
L 18 36 54 72 L 54 72 104 117 135
/129 /130
