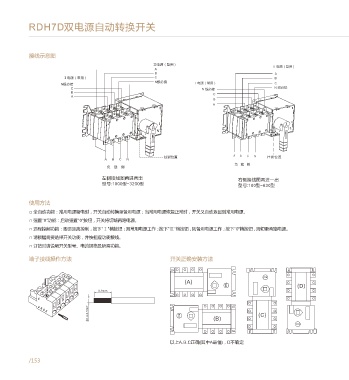

RDH7D双电源自动转换开关

接线示意图 外形及安装尺寸
J
Ⅱ电源（备用）
II 电源（备用） 电器控制连接
A N 手柄旋转最大范围
B A R X E
Ⅰ电源（常用） C B L
N极必接 S
N极必接 I 电源（常用） C
N 线必接
C N 线必接
B C B U K O
A Ⅰ Ⅱ B1
B
A
G
T T
Y
p p p W
Y1
A1
C
A
规格 外形尺寸和安装尺寸
ln A A1 B B1 C E G J K L N P R S T U W ΦX Y Y1
挂锁位置 A B C N 挂 锁 位 置
A B C N 100A/3 270 245 110 107 175 140 115 232 84 6 74.5 30 14 18 2.5 105 126 6 40 92
负 载 侧
负 载 侧 100A/4 270 245 110 107 175 140 115 232 84 6 74.5 30 14 18 2.5 105 126 6 40 92
160A/3 322 303 130 140 220 200 145 285 102 7 90 35 20 25 3.5 140 158 8 54 128
左侧接线图两进两出 右侧接线图两进一出 160A/4 322 303 130 140 220 200 145 285 102 7 90 35 20 25 3.5 140 158 8 54 128
型号:1000型~3200型
型号:100型~630型
250A/3 406 365 160 140 220 200 145 345 103 7 91 50 25 30 3.5 142 168 8 58 133
250A/4 406 365 160 140 220 200 145 345 103 7 91 50 25 30 3.5 142 168 8 58 133
使用方法 400A/3 575 435 258 220 330 275 195 420 180 9 93 65 32 38 5 222 185 11 83 193
□ 全自动功能：常用电源断电时，开关自动转换至备用电源；当常用电源恢复正常时，开关又自动返回到常用电源。 400A/4 575 435 258 220 330 275 195 420 180 9 93 65 32 38 5 222 185 11 83 193
□ 强置"0"功能：启动强置"0"按钮，开关将切断两路电源。 630A/3 575 435 258 220 330 275 195 420 180 9 93 65 40 38 6 222 185 11 83 193
630A/4 575 435 258 220 330 275 195 420 180 9 93 65 40 38 6 222 185 11 83 193
□ 远程控制功能：即远距离控制，按下"Ⅰ"档按钮；则常用电源工作；按下"Ⅱ"档按钮，则备用电源工作；按下"0"档按钮，则切断两路电源。
800A/3 760 630 308 250 345 330 443 610 220 11 87 120 60 60 8 250 207 11 109 254
□ 请根据需要选择开关功能，并按相应功能接线。
800A/4 760 630 308 250 345 330 443 610 220 11 87 120 60 60 8 250 207 11 109 254
□ 订货时请说明开关型号、电流规格及所需功能。
1000A/3 760 630 308 250 345 330 443 610 220 11 87 120 60 60 8 250 207 11 109 254
端子接线操作方法 开关正确安装方法 1000A/4 760 630 308 250 345 330 443 610 220 11 87 120 60 60 8 250 207 11 109 254
1250A/3 760 635 335 250 350 330 443 615 220 11 87 120 80 80 8 250 207 13 110 255
1250A/4 760 635 335 250 350 330 443 615 220 11 87 120 80 80 8 250 207 13 110 255
(A) 1600A/3 760 635 335 250 350 330 443 615 220 11 87 120 80 80 10 250 207 13 110 255
(D) 1600A/4 760 635 335 250 350 330 443 615 220 11 87 120 80 80 10 250 207 13 110 255
8-9mm
2000A/3 800 535 400 250 520 495 447 490 220 11 84.5 120 80 120 12 250 185 13 160 380
2000A/4 800 650 400 250 520 495 447 615 220 11 84.5 120 80 120 12 250 185 13 160 380
ф0.4-2.5mm (B) (C) 2500A/4 800 650 400 250 520 495 447 490 220 11 84.5 120 80 120 15 250 185 13 160 380
535
2500A/3
120
80
120
13
160
380
15
250
185
495
447
520
800
400
11
220
615
84.5
250
3200A/3 800 535 400 250 520 495 447 490 220 11 84.5 120 80 120 15 250 185 13 160 380
3200A/4 800 650 400 250 520 495 447 615 220 11 84.5 120 80 120 15 250 185 13 160 380
以上A.B.C正确(其中A最佳)，D不确定 注明：外型尺寸: 长*宽（A1*B)；安装尺寸: 长*宽（J*K)。
