RDH7D双电源自动转换开关

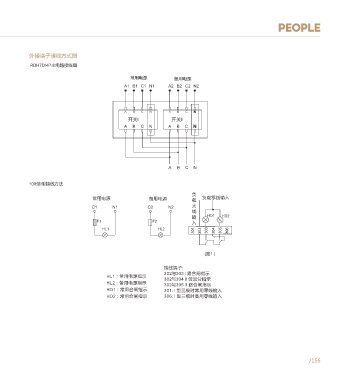

开关控制类型及相应功能 外接端子接线方式图

□ Ⅰ型：全自动,自投自复； RDH7D/4P主电路接线图
□ Ⅱ型：全自动、强制“0”、远程控制、带发电机信号；
常用电源 备用电源
□ Ⅲ型：三相电源检测保护、全自动、强制“0”、远程控制、带发电机信号；
A1 B1 C1 N1 A2 B2 C2 N2
□ 全自动：即自投自复，常用电源断电(或失压)时，开关自动转换至备用电源；当常用电源恢复正常后，开关自动返回到常用电源位置；
□ 强制“0”：紧急情况或设备检修时，启动强置“0”自锁按钮，开关自动转换至“0”档，切断常用、备用两路电源；
□ 远程控制(远控)：即远距离操作控制，启动“I”档按钮，则常用电源投入工作；启动“II”档按钮，则备用电源投入工作；
A B C N A B C N
□ 带发电机(油机起动信号)：当市电电源断电(或缺相)时，则发出油机启动信号,使油机自动启动，等发电机输出正常电压后，开关便自动转换至备用电源；
开关I 开关II
而当市电电源恢复正常后，开关又自动返回至市电电源，同时发出油机关闭信号，使油机自动关闭； A B C N A B C N
□ 缺相保护：III型开关，控制器对三相电源检测，常用电源任意一相断电，开关自动转换到备用电源（备用电源需正常）。

开关使用说明

□ 非专业人士，请勿安装；非本公司许可，请勿拆开，以免损坏。 A B C N
输出端连接 装置内部 接线端子说明
□ 使用安装前，请仔细认真阅读本说明书，避免使用不当。
AC230V 101
双电源 100型I型接线方法
102 机 第2电源
ⅠAC230V 103 主电源 备用电源 □ 开关内部控制电源额定电压为AC230V，取自常用电源的C1、N1与
104 内 接线端子 负
输 230VC OV 230VC OV
ⅡAC230V 105 出 230VC 0 备用电源的C2.N2，在85%~110%的额定控制电压范围内，开关方 常用电源 备用电源 载 负载零线输入
106 101 102 103 104 105 106
0 可正常工作。 C1 N1 C2 N2 火
线
□ 开关进线端电源应有过压保护，以免电压过高而损坏内部线路板或 输 HD1 HD2
F1 F2
201 入
指 公共点 控制电机。
令 202 控制 搭令/自动选择 HL1 HL2 301 302 303 304 305 306
, 位置Ⅰ 203
自 位置0 204 接线端子 公共点 Ⅰ 0 Ⅱ □ 开关出线端应有短路保护，以免短路时电流过大而烧坏开关本体。
动 E E E 205
选 位置Ⅱ 206 201 2 02 2 03 2 04 2 05 2 06 □ 使用安装时，请将电气钥匙锁关闭，并将开关打到“0”挡。
择
□ 开关接线时，请测量与区分电源进线的A.B.C.N，并接到开关的相应 (图1）
301 极上。 接线端子:
公共点 302 位置提示 位置 302与303 I 路合闸指示
位置Ⅰ 303 □ 通电使用前，请再次测量C相与N电压是否在85% 110%的额定控制 HL1：常用电源指示 302与304 0 位双分指示
304 接线端子 Ⅰ 0 Ⅱ
位置0 电压范围内，然后开启电气锁，正式投入工作。 HL2：备用电源指示 302与305 II 路合闸指示
305
位置Ⅱ 306 301 3 02 3 03 3 04 3 05 3 06 HD1：常用合闸指示 301: I 型三极时常用零线输入
□ 开关正常投入后，请取下电气钥匙与操作手柄单独保管，以防意外。 HD2：常用合闸指示 306: I 型三极时备用零线输入
