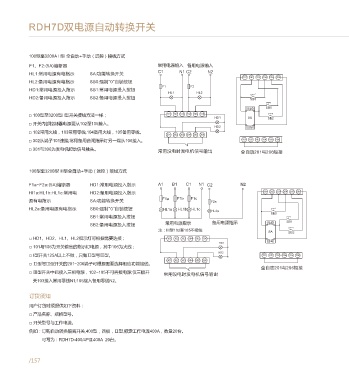

RDH7D双电源自动转换开关

100型至3200A II型 全自动+手动（远控）接线方式
F1、F2:(5A)熔断器 常用电源输入 备用电源输入
C1 N1 C2 N2
HL1:常用电源有电指示 SA:功能转换开关
201 202 203 204 205 206
HL2:备用电源有电指示 SB0:强制"0"自锁按钮
F1 F2
HD1:常用电源投入指示
SB1:常用电源投入按钮
HL1 HL2
HD2:备用电源投入指示 SB2:备用电源投入按钮 SB0
远控 SB1
□ 100型至3200型II型开关接线方法一样； 101 102 103 104 105 106
HD1 SA SB2
□ 开关内部控制器电源要从102至105接入。
HD2 自动
□ 102常用火线，103常用零线,104备用火线，105备用零线。
301 302 303 304 305 306
□ 302从端子101连接,常用备用合闸指示灯另一端从106接入。 201 202 203 204 205 206
□ 301与306为发电机起动信号触头。
常用没电时发电机信号输出 全自动201与206短接

100型至3200型 III型全自动+手动（远控）接线方式

F1a~F2a:(5A)熔断器 HD1:常用电源投入指示 A1 B1 C1 N1 C2 N2
Hl1a:HL1b:HL1c:常用电 HD2:备用电源投入指示 201 202 203 204 205 206
F1a F1b F1c
源有电指示 SA:功能转换开关 F2a
HL2a:备用电源有电指示 SB0:强制"0"自锁按钮 HL1a HL1b HL1c
HL2a
SB0
SB1:常用电源投入按钮
SB2:备用电源投入按钮 常用电源指示 备用电源指示 远控 SB1
注：III型102至105不接线 SA SB2
□ HD1、HD2、HL1、HL2指示灯可根据需要选接； 101 102 103 104 105 106
自动
HD1
□ 101与106为开关输出的指示灯电源，其中106为火线；
HD2
□ I型开关125A以上不做，只做Ⅱ型与Ⅲ型。 201 202 203 204 205 206
301 302 303 304 305 306
□ Ⅱ型与Ⅲ型开关的201~206端子可根据需要选择相应功能接线。
全自动201与206短接
□ Ⅲ型开关中已接入三相电源，102~105不可再接电源;仅三极开
常用没电时发电机信号输出
关103接入常用零线N1;105接入备用零线N2。
订货须知

用户订货时须提供如下资料：
□ 产品名称、规格型号。
□ 开关型号与工作电流。
例如：订购自动转换隔离开关,400型，四极，Ⅱ型,额定工作电流400A，数量20台。
可写为：RDH7D-400/4PⅡ400A 20台。
