RDW7系列智能型万能式断路器

通信功能 通信功能

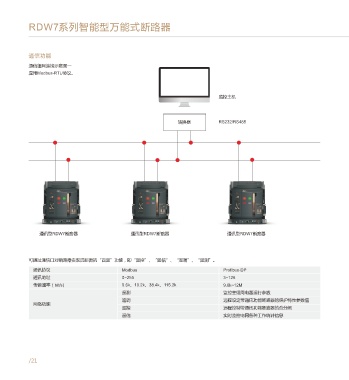

通信组网连接示意图一 通信组网连接示意图二
应用Modbus-RTU协议。 应用Profibus-DP协议

监控主机
监控主机

RS485
转换器 RS232/RS485

转换器 KT-DP 转换器 KT-DP 转换器 KT-DP

通讯型RDW7断路器 通讯型RDW7断路器 通讯型RDW7断路器

通讯型RDW7断路器 通讯型RDW7断路器 通讯型RDW7断路器
可通过通信口对断路器实现远距离的“四遥”功能，即“遥控”、“遥信”、“遥调”、“遥测”。
通讯协议 Modbus Profibus-DP
通讯地址 0~255 3~126
传输速率（bit/s) 9.6k、19.2k、38.4k、115.2k 9.6k~12M
遥测 监控主组网电器运行参数
遥调 远程设定带通讯功能断路器的保护特性参数值
网络功能 注：一条线路可同时连接32台可通信断路器。最大接线距离1200米，可通过加装中继器延长通信距离。
遥控 远程控制带通讯功能断路器的合分闸
遥信 实时监控电网各种工作统计信息
