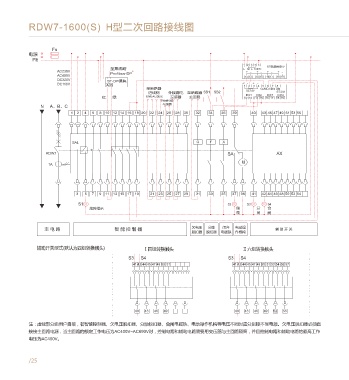

RDW7-1600(S) H型二次回路接线图 RDW7-1600(S) H型端子功能与符号释义

Fu
电源
PE 端子号 功能描述
1 2 3 4 5 1、2
至集线路 L N L N PE ST电源模块IV 辅助电源输入：AC230V、AC400V、DC220V、DC110V
AC230V + - + - + - + -
AC400V Profibus-DP 12 13 14 15 16 17 18 19 3、4、5 故障跳闸辅助触点，触点容量：AC250V、3A
DC220V ST-DP模块 6、7 断路器状态辅助触点（常闭），触点容量：AC250V、3A
DC110V A B + 1 - 2 + 3 - 4 5 6 7 8
至断路器 COM DI1 DI2 DI3 8、9 断路器状态辅助触点（常开），触点容量：AC250V、3A
进线侧 外接漏电 至断路器 SB1 SB2 DC24V ST201
DO1
红 绿 UN UAUB UC 互感器 主回路 12 13 D02 DO3 DO4 10、11 通讯接口输出，10为(+),11为(-)；(注:默认为Modbus-RTU通讯方式）
18 19
16 17
14 15
外接N相
互感器 12～15 DO1,可编程信号输出，触点容量：AC250V、3A
N A、B、C
1 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 39 40 43 45 47 49 51 53 55 14、15 DO2,可编程信号输出，触点容量：AC250V、3A
16、17 DO3,分闸信号输出，触点容量：AC250V、3A
18、19 DO4,合闸信号输出，触点容量：AC250V、3A
20 接地（PE)
SAL Q F X 21、22、23、24 电压信号测量，21接N相、22接A相、23接B相、24接C相
25、26 外接N相互感器输入
RDW7 SA AX
27、28 外接漏电互感器输入
M
TA 31、32 欠电压脱扣器
33、34 分励脱扣器
35、36 闭合电磁铁
37、38、39 电动操作机构（电动贮能），37接绿线、38接黑线、39接红线
3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 38 41 42 44 46 48 50 52 54
40～60 辅助触头接线端子
S1 S2 S3 S4 符号 功能描述 备注
故障指示 储 分 合
能 闸 闸 RDW7 RDW7-1600(S)万能式断路器
S1～S4 信号灯 用户自备
欠电压 分励 闭合 电动操 TA 电流互感器
主 电 路 智 能 控 制 器 辅 助 开 关
脱扣器 脱扣器 电磁铁 作机构
SAL 微动开关
SB1 分闸按钮 用户自备
辅助开关型式(默认为四组转换触头) I 四组转换触头 II 六组转换触头 SB2 合闸按钮 用户自备
S3 S4 S3 S4 X 闭合电磁铁
41 42 44 45 47 48 50 51 41 42 44 45 47 48 50 51 53 54 56 57 F 分励脱扣器
Q 欠电压脱扣器
M 电动操作机构
SA 电动操作机构行程开关
Fu 熔断器 用户自备
PE 地线
40 43 46 49 40 43 46 49 52 55 N 中性线（N相）
A、B、C 相线
注：虚线部分由用户自接，若智能控制器、欠电压脱扣器、分励脱扣器、合闸电磁铁、电动操作机构等电压不同时应分别接不同电源。欠电压脱扣器必须直
AX 辅助触头
接接主回路电源，当主回路的额定工作电压为AC400V~AC690V时，控制电路和辅助电路需要用变压器与主回路隔离，并且控制电路和辅助电路的最高工作
ST-DP模块 通讯方式为Profibus-DP时需要 选配
电压为AC400V。
ST电源模块 通讯功能时需要 选配
ST201继电器模块 通讯功能时需要 选配

/25 /26
