P. 31

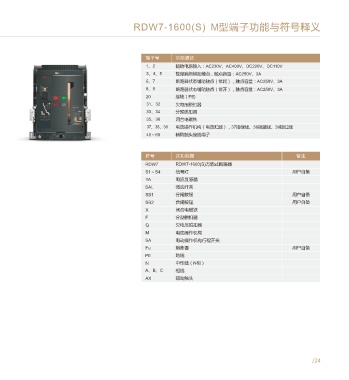

RDW7-1600(S)  M型二次回路接线图                           RDW7-1600(S)  M型端子功能与符号释义





 Fu
 电源                                                    端子号         功能描述
 PE                                                     1、2        辅助电源输入:AC230V、AC400V、DC220V、DC110V
 AC230V                                                 3、4、5      故障跳闸辅助触点,触点容量:AC250V、3A
 AC400V
 DC220V    SB1  SB2                                     6、7        断路器状态辅助触点(常闭),触点容量:AC250V、3A
 DC110V  至断路器主回路
                                                        8、9        断路器状态辅助触点(常开),触点容量:AC250V、3A
 N  A、B、C                                               20         接地(PE)
 1  2  4  6  8    10    12     14   16    18   20    22    24    26   28       30  32  34  36  39  40  43  45  47  49  51  53  55
                                                        31、32      欠电压脱扣器
                                                        33、34      分励脱扣器
                                                        35、36      闭合电磁铁
                                                        37、38、39   电动操作机构(电动贮能),37接绿线、38接黑线、39接红线
 SAL  Q  F  X
                                                        40~60      辅助触头接线端子
 RDW7  SA  AX
 M
 TA
                                                       符号          述功  能描                                       备注
                                                       RDW7        RDW7-1600(S)万能式断路器
                                                       S1~S4       信号灯                                        用户自备
                                                       TA          电流互感器
 3  5  7  9  11  13 15 17  19  21  23  25  27  29  31  33  35  37  38  41  42 44 46 48 50 52 54
                                                       SAL         微动开关
 S1  S2  S3  S4                                        SB1         分闸按钮                                       用户自备
 故障指示  储  分  合
 能  闸  闸                                               SB2         合闸按钮                                       用户自备
                                                       X           闭合电磁铁
 主 电 路  智 能 控 制 器  欠电压  分励  闭合  电动操  辅 助 开 关
 脱扣器  脱扣器  电磁铁  作机构                                    F           分励脱扣器
                                                       Q           欠电压脱扣器
 辅助开关型式                                                M           电动操作机构
 I 四组转换触头  II 六组转换触头
 (默认为四组转换触头)                                           SA          电动操作机构行程开关
 S3  S4  S3  S4                                        Fu          熔断器                                        用户自备
 4142 44 4547 4850 51  41 42 44 45 47 48 50 51  53 54 56 57
                                                       PE          地线
                                                       N           中性线(N相)
                                                       A、B、C       相线
                                                       AX          辅助触头




 40  43  46  49  40  43  46  49  52  55


 注:虚线部分由用户自接,若智能控制器、欠电压脱扣器、分励脱扣器、合闸电磁铁、电动操作机构等电压不同时应分别接不同电源。欠电压脱扣器必须直
 接接主回路电源,当主回路的额定工作电压为AC400~VAC690V时,控制电路和辅助电路需要用变压器与主回路隔离,并且控制电路和辅助电路的最高工作
 电压为AC400V。
