P. 21

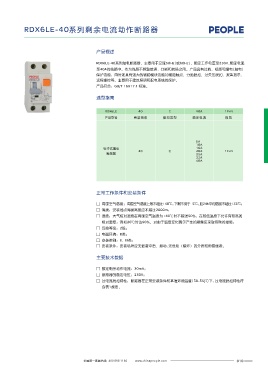

RDX16-63G、GQ系列过欠压保护小型断路器 RDX6LE-40系列剩余电流动作断路器
工作原理及安装要求 产品概述
本断路器的脱扣线圈和控制电路均装在N极断路器内，正常工作时，控制电路关断脱扣线圈回路， 断路器可闭合向用户供电。当供电线路出 RDX6LE-40系列漏电断路器，主要用于交流50Hz(或60Hz)，额定工作电压至230V,额定电流
现过电压或欠电压时，断路器自动切断电源，停止向用户供电。只有当电压恢复正常后，断路器才能手动闭合。 至40A的线路中，作为线路不频繁接通、分断和转换之用。产品具有过载、短路和漏电(触电)
工作原理图（见图3） 保护功能，同时还具有强大的辅助模块功能，如辅助触点、分励脱扣、过欠压脱扣、报警指示、
产品接线图（见图4） 远程操控等。主要用于建筑照明和配电系统的保护。
产品符合：GB/T 16917.1 标准。
L N
1 N
进 进 选型指南
N
RDX6LE 40 C 40A 1P+N
产品型号 壳架等级 脱扣类型 额定电流 极数
N
2 N
接负载 6A
10A
电子式漏电 16A
图3 工作原理图 图4 RDX16-63GQ安装接线图 40 C 20A 1P+N
断路器 25A
32A
40A
外形及安装尺寸
78
36 5.5
正常工作条件和安装条件
85 max 35.5 Tilt out 2 45 81 □ 周围空气温度：周围空气温度上限不超过+40℃，下限不低于-5℃，且24h平均温度不超过+35℃；
□ 海拔：安装地点海拔高度应不超过2000m；
□ 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下允许有较高的
1 Lift
相对湿度；例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；
□ 污染等级：2级；
49.5
□ 电磁环境：B类；
RDX16-63GQ外形及安装尺寸图 □ 安装类别：II、III类；
□ 安装条件：安装场所应无显著冲击、振动,无危险（爆炸）的介质和雨雪侵袭。
订货须知
主要技术数据
订货时须说明断路器的型号名称、额定电流、断路器的极数以及产品数量。
如需订购RDX16-63GQ过欠压保护小型断路器63A、1P+N、C型产品100台，可写成：RDX16-63GQ C63 1P+N 100只。 □ 额定剩余动作电流：30mA；
□ 断路器的额定电压：230V；
□ 过电流脱扣特性：断路器在正常安装条件和基准环境温度(30-35)℃下，过电流脱扣特性符
合表1规定。
