P. 23

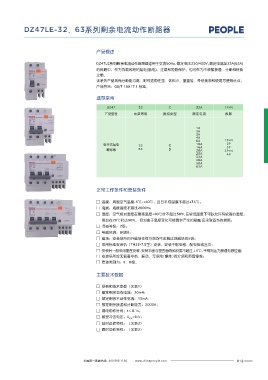

RDX6LE-40系列剩余电流动作断路器  DZ47LE-32、63系列剩余电流动作断路器





 主要技术指标见表1、表2                               产品概述
 表1
                                            DZ47LE系列剩余电流动作断路器适用于交流50Hz、额定电压230/400V,额定电流至32A(63A)
 序号  脱扣类型  额定电流In  试验电流A  约定时间  预期结果  起始状态
                                            的线路中,作为负载线路的漏电(触电)、过载和短路保护。也可作为不频繁接通、分断和转换
 1  C  所有值  1.13In  t≤1h  不脱扣  冷态           之用。
 2  C  所有值  1.45In  t<1h  脱扣  紧接着序号1试验后     该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。
 ≤32A  1s<t<60s                             产品符合:GB/T 16917.1 标准。
 3  C  2.55In  脱扣  冷态
 >32A  1s<t<120s
 4  C  所有值  5In  t≤0.1s  不脱扣  冷态            选型指南
 5  C  所有值  10In  t<0.1s  脱扣  冷态
                                                 DZ47          32           C           32A          1P+N
 表2                                             产品型号        壳架等级         脱扣类型          额定电流          极数
 额定剩余动作电流  额定剩余不动作电流
 脱扣类型  额定电流A  额定短路分断能力A  COSφ
 I△n(mA)  I no(mA)△
                                                                                        1A
                                                                                        2A
 C  6≤In≤40  10 000  0.45~0.5  30  15                                                   3A
                                                                                        4A
                                                                                        6A           1P+N
                                               电子式漏电           32           C           10A           2P
 外形与安装尺寸                                                                                16A           3P
                                                断路器            63           D           20A          3P+N
                                                                                        25A           4P
 36                                                                                     32A
                                                                                        40A
                                                                                        50A
                                                                                        63A
 5.5
 35.5  45
 80
                                            正常工作条件和安装条件

                                            □ 温度:周围空气温度-5℃~+40℃,且日平均温度不超过+35℃;
 44
 60  6                                      □ 海拔:海拔高度不超过2000m;
                                            □ 湿度:空气相对湿度在最高温度+40℃时不超过50%,在较低温度下可以允许有较高的湿度,
 断路器的外形、安装尺寸图                                  例如在20℃时达90%。 但对由于温度变化可能偶尔产生的凝露,应采取适当的措施;
                                            □ 污染等级:2级;
 订货须知                                       □ 电磁环境:环境B;
                                            □ 磁场:安装场所的外磁场任何方向均不应超过地磁场的5倍;
 订购漏电断路器时,需指明下述各点:                          □ 采用标准安装轨(TH35-7.5型)安装,安装于配电箱、配电柜或盒中;
 □ 产品型号和规格;                                 □ 安装时一般采用垂直安装,安装平面与垂直面的倾斜度不超过±5℃,手柄向上为接通电源位置;
 □ 断路器过电流脱扣器类型;                             □ 安装场所应无显著冲击、振动、无危险(爆炸)的介质和雨雪侵袭;
 □ 额定漏电动作电流;                                □ 安装类别为:II、III级。
 □ 订货数量。
 例:订RDX6LE-40 漏电断路器额定电流为32A,1P+N极,C型,额定剩余漏电动作电流30mA,1000台,
                                            主要技术数据
 应写为:RDX6LE-40 C32  1P+N 1000只。
                                            □ 规格和技术参数(见表1)
                                            □ 额定剩余动作电流:30mA;
                                            □ 额定剩余不动作电流:15mA;
                                            □ 额定剩余接通和分断能力:2000A;
                                            □ 漏电动作时间:t≤0.1s;
                                            □ 耐受冲击电压:U =4kV;
                                                           imp
                                            □ 延时运作特性:(见表2)
                                            □ 瞬时动作特性:(见表3)
