Page 25 - 终端电器选型手册 - 人民电器集团有限公司

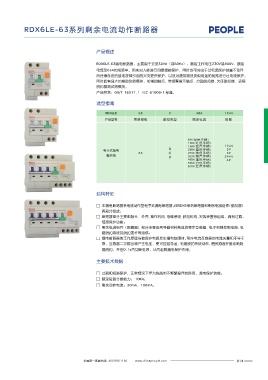

DZ47LE-32、63系列剩余电流动作断路器 RDX6LE-63系列剩余电流动作断路器

产品概述
表1

额定短路分断能力 RDX6LE-63漏电断路器，主要用于交流50Hz（或60Hz），额定工作电压230V或400V，额定
型号 极数 额定电流(A)
电压(V) 短路分断能力(A) COSФ 电流至63A的线路中。用来对人体进行间接接触保护，同时也可对由于过电流保护装置不动作
而持续存在的接地故障引起的火灾提供保护，以及对建筑物及类似用途的线路进行过电流保护。
1P+N 230
2P 同时具有强大的辅助功能模块，如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程
6、10、 16、
DZ47LE-32 20、 25 32、 6000（所有） 0.65~0.7 脱扣器测试等模块。
3P
3P+N 400 产品符合：GB/T 16917.1 IEC 61009-1 标准。
4P
1P+N 230 选型指南
2P
6000（C40）
DZ47LE-63 40、50、63 4500(C50、C63所有D型) 0.75~0.8 RDX6LE 63 C 40A 1P+N
3P
3P+N 400 产品型号 壳架等级 脱扣类型 额定电流 极数
4P
表2

序号 脱扣器类型 额定电流（A） 试验电流（A） 起始状态 约定时间 预期结果 起始状态
6A(绿色手柄)
1 ≤63 1.13In 冷态 t≤1h 不脱扣 冷态 10A(红色手柄)
16A(灰色手柄) 1P+N
2 ≤63 1.45In 热态 t＜1h 脱扣 (紧接着序号 电子式漏电 B 20A(蓝色手柄) 2P
1试验后)
C、D 63 C 25A(黄色手柄) 3P
3 ≤32 1s＜ t＜60s 断路器 D 32A(紫色手柄) 3P+N
2.55In 冷态 脱扣 冷态 40A(黑色手柄) 4P
4 ＞32 1s＜ t＜120s 50A(白色手柄)
63A(红色手柄)
表3

脱扣器类型 试验电流（A） 起始状态 约定时间 预期结果
C 5In
冷态 t≤0.1s 不脱扣
D 10In
结构特征
C 10In
冷态 t＜0.1s 脱扣
D 20In
□ 本漏电断路器系电流动作型电子式漏电断路器。由RDX6系列断路器和剩余电流组件（脱扣器）
两部分组成;
外形尺寸及安装尺寸
□ 断路器部分主要由触头、外壳、操作机构、电磁系统、脱扣机构、灭弧装置等组成，具有过载，
□ 外形尺寸及安装尺寸见图1、图2和表4 短路保护功能;
□ 剩余电流组件（脱扣器）部分主要由高导磁材料制成的零序互感器、电子判别控制电路、电
□ 安装方法：采用TH35-7.5 型标准安装轨安装
磁脱扣系统及脱扣连杆等组成;
72 A D
54 B □ 漏电断路器的工作原理当被保护电路发生漏电故障时，零序电流互感器的电流矢量和不等于
36 C 75max 零，互感器二次输出端产生电压，使可控硅导通，电磁脱扣系统动作，使脱扣连杆推动断路
18
器脱扣，并在0.1s内切断电源，从而起到漏电保护作用。
35±0.30
1±0.04 95max 35.5 主要技术数据
27±0.20
7.5- 0 . 4 0 □ 过载和短路保护，正常情况下作为线路的不频繁操作转换用，漏电保护功能;
□ 额定短路分断能力： 10KA;
图1 安装轨尺寸 图2 □ 剩余动作电流：30mA、100mA。
表4
型号规格 A B C D 1P+N 2P 3P 3P+N 4P
DZ47LE-32 39 30 21 6 18+27 36+27 54+36 54+45 72+45
DZ47LE-63 56 42 28 8 18+36 36+36 54+50 54+64 72+64

订货须知

a) 产品型号和名称；b) 额定电流及脱扣型式；c) 极数；d) 额定剩余动作电流；e) 数量。
例如：DZ47LE-32 C25 3P+N 30mA ，50台。

013 全国统一客服热线: 400 898 1166 www.chinapeople.com 全国统一客服热线: 400 898 1166 www.chinapeople.com 014
