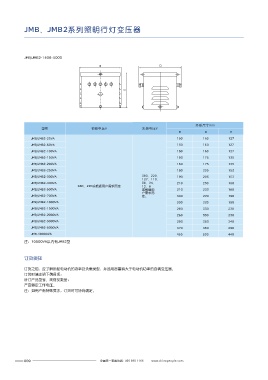

JMB、JMB2系列照明行灯变压器                                                                                                      QZB系列自耦变压器





                                                                                                                                                                   产品概述
            JMB/JMB2-1500~5000
                                                                                                                                                                   QZB系列自耦减压变压器适用于交流50Hz,额定电压380V,额定输出容量400kW及以下的三相鼠
                                                                                                                                                                   笼感应电动机,作不频繁操作条件下的降压起动,利用变压器降压的特点,降低电动机的起动电流,
                                                                                                                                                                   以改善电动机起动时对输电网络的影响。
                                                                                                                                                                   本变压器可装配在XJ01、JJ1系列自耦减压起动箱中作为主要配件。
                                                                                                                                                                   产品符合:GB 14048.4及JB/T8752标准。

                                                                                                                                                                   选型指南

                                                                                                                                                                          QZB              K               14              kW
                                                                                                                                                                        产品型号            派生代号             额定容量            容量单位
                                                                                        外形尺寸mm
                    型号                    初级电压V                 次级电压V
                                                                                B           D          E                                                                                K:
                                                                                                                                                                                        带K表示为
               JMB/JMB2-25VA                                                    150        160        127                                                             自耦减压变压器           铝线绕组,            14、17           kW:千瓦
                                                                                                                                                                                        无K表示铜            ...400
               JMB/JMB2-50VA                                                    150        160        127
                                                                                                                                                                                        线绕组.
               JMB/JMB2-100VA                                                   150        160        127
               JMB/JMB2-150VA                                                   160        175        135
               JMB/JMB2-200VA                                                   160        175        135
               JMB/JMB2-250VA                                                   180        205        153                                                          正常工作和安装条件
               JMB/JMB2-300VA                                   380 、220 、      180        205        153
                                                                127、110、
               JMB/JMB2-400VA                                   36、24、          210        230        180                                                          □ 海拔高度不超过2000米;
                                   380 、220 或根据用户需求而定           12、6
               JMB/JMB2-500VA                                   或根据用            210        230        180                                                          □ 周围空气温度:-5℃+40℃,其24小时内的平均温度值不超过+35℃;
                                                                户需求而
               JMB/JMB2-700VA                                   定。              300        220        190                                                          □ 最高温度为+40℃,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,
               JMB/JMB2-1000VA                                                  300        220        190                                                             例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;
               JMB/JMB2-1500VA                                                  260        330        230                                                          □ 在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃的地方;
               JMB/JMB2-2000VA                                                  260        330        230                                                          □ 安装面与水平面的倾斜度不超过50度,且无剧烈震动和冲击的地方,并不受雨雪侵袭的场所。
               JMB/JMB2-3000VA                                                  260        360        240
                                                                                                                                                                   技术特征
               JMB/JMB2-5000VA                                                  370        360        290
               JMB-10000VA                                                      455        500        440
                                                                                                                                                                   □ 变压器的额定工作电压为交流三相380V、50Hz,输入接线为100%端;
            注:10000VA以内有JMB2型                                                                                                                                      □ 变压器是一种单圈式变压器,一、二次侧共同用一个绕组绕制,其变压比是固定的;
                                                                                                                                                                   □ 变压器为短时或断续周期工作制时,为防止自耦变压器因使用不当而过热烧坏,QZB-K系列
                                                                                                                                                                      变压器线圈内部增加了温度保护开关(热敏动断开关),作为辅助保护,过载继电器或时
            订货须知                                                                                                                                                      间继电器仍为自耦变压器主要保护元件;
                                                                                                                                                                   □ 所有级别的各种工作制,自耦减压变压器的一次起动时间应不超过15秒。
            订货之前,应了解所配电动机的功率及负载类型,并选用容量稍大于电动机功率的自耦变压器。
            订货时请注明下列各项:
            所订产品型号、规格及数量;
            产品额定工作电压。
            注:如用户有特殊要求,订货时可协商确定。
