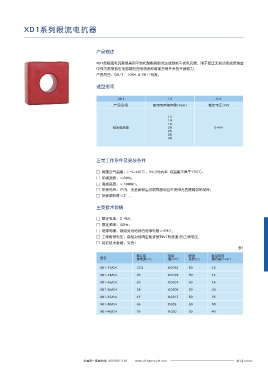

QZB系列自耦变压器 XD1系列限流电抗器

外形及安装尺寸 产品概述

XD1型限流电抗器是采用不饱和聚酯树脂浇注成型的干式电抗器。用于低压无功功率成套装置
中作为限制低压电容器的合闸涌流和增加合闸开关的开断能力。
产品符合：GB/T 1094.6-2011标准。

选型指南

XD1 12 0.4
产品型号 配用电容器容量(kvar) 额定电压(kV)

外形尺寸mm 安装尺寸mm 12
型号 K J× 14
B D E A±5 C± 5 16
QZB-K-14kW 300 240 350 220 110 10×20 限流电抗器 20 0.4kV
25
QZB-K-17kW 300 240 350 220 110 10×20 30
40
QZB-K-22kW 300 240 350 220 110 10×20
QZB-K-30kW 300 240 350 220 110 10×20
QZB-K-40kW 360 200 310 280 120 10×20
QZB-K-55kW 360 200 315 280 120 10×20 正常工作条件及安装条件
QZB-K-75kW 400 210 350 280 120 10×20
□ 周围空气温度：(- 5~40)℃， 24小时内平 均温度不高于+ 35℃；
QZB-K-100kW 420 190 350 310 158 12×20
□ 环境湿度：≤80%；
QZB-K-115kW 420 190 350 310 158 12×20
□ 海拔高度：≤1000m；
QZB-K-135kW 460 180 340 310 145 12×20
□ 安装场所：户内，无金属粉尘及剧烈震动且不受阳光直接辐射的场所；
QZB-K-160kW 460 190 340 310 155 12×20
□ 安装倾斜度≤5°。
QZB-K-190kW 510 190 365 310 165 12×20
QZB-225kW 565 185 430 310 140 12×20 主要技术数据
QZB-260kW 565 195 430 310 145 12×20
QZB-300kW 565 200 430 310 160 12×20 □ 额定电压：0.4kV。
QZB-400kW 565 230 435 310 160 12×25 □ 额定频率：50Hz。
QZB-K-225 kW 565 195 430 310 145 12×25 □ 绝缘电阻：绕组对对地间的绝缘电阻≥5MΩ 。
QZB-K-260 kW 565 210 485 310 160 12×25 □ 工频耐受电压：绕组对地间应能承受3kV(有效值)的工频电压。
□ 其它技术数据：见表1
QZB-K-350 kW 565 210 485 310 160 12×25
表1
额定持 电感 限流 配用电容
订货须知 型号 续电流(A) 值(mH) 系数(n) 器容量(kvar)

订货之前，应了解所配电动机的功率及负载类型，并选用容量稍大于电动机功率的自耦变压器。 XD1-12/0.4 22.5 0.0183 50 12
订货时请注明下列各项： XD1-14/0.4 26 0.0192 50 14
所订产品型号、规格及数量；
XD1-16/0.4 30 0.0201 50 16
产品额定工作电压。
注：如用户有特殊要求，订货时可协商确定。 XD1-20/0.4 38 0.0204 50 20
XD1-25/0.4 47 0.0213 50 25
XD1-30/0.4 56 0.025 50 30
XD1-40/0.4 76 0.030 50 40
