XD1系列限流电抗器 ACL 、OCL系列进出线电抗器

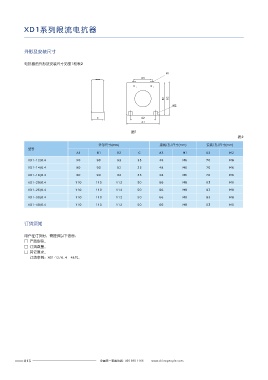

外形及安装尺寸 产品概述

电抗器的外形及安装尺寸见图 和表1 2 此产品采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。
通常安装在变频器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频器产生的
M1 谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的
A3
冲击电流、平抑波形、减少对变频器的影响。用在变频器直流调速器的输出端，限制变频器与
电机连接电览的容性充电电流钝化变频器的PWM波的电压上升率。提高功率因数补偿因数、
X 1 X 2
改善电网质量、平抑波形，是变频与电机间重要元件之一。
B1 B2
产品特点
M2
□ 该电抗器分为三相和单相两种，均为铁心干式。
C A2 □ 铁芯采用低损耗优质硅钢片，芯柱由多个气隙分为均匀小段，气隙采用环氧层压玻璃布板做
A1
间隔，以保证电抗气隙在运行过程中不发生变化；
图1 □ 线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感，且有较好的
表2 散热性能。
□ 电抗器的线圈和铁芯组装成一体后经过预烘—真空浸漆热烘固化—这一工艺流程，采用H级
外形尺寸(mm) 接线(孔)尺寸(mm) 安装(孔)尺寸(mm)
型号 浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具
A1 B1 B2 C A3 M1 A2 M2 有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音运行。
□ 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确
XD1-12/0.4 90 90 92 35 48 M6 70 M6
保具有较好的滤波效果。
XD1-14/0.4 90 90 92 35 48 M6 70 M6
□ 外露部件均采用了腐蚀处理，引出端子采用镀锡铜管端子。
XD1-16/0.4 90 90 92 35 48 M6 70 M6 □ 该电抗器与国内同类产品相比具有体种小、重量轻、外观美等优点，可与国外知名品牌相媲美。
XD1-20/0.4 110 110 112 50 66 M8 83 M8
正常工作条件和安装条件
XD1-25/0.4 110 110 112 50 66 M8 83 M8
XD1-30/0.4 110 110 112 50 66 M8 83 M8 □ 海拔 : 海拔高度不超过 2000 米；
□ 温度 : 运行环境温度 - 25℃~+45℃ ，相对湿度不超过 90% ；
XD1-40/0.4 110 110 112 50 66 M8 83 M8
□ 安装环境 : 周围无有害气体，无易燃易爆物品；周围环境应有良好的通风条件，如装在柜
内，应加装通风设备。
订货须知 主要技术数据

用户在订货时，需提供以下信息： □ 适用于任何品牌变频器；
2
□ 产品型号。 □ 压降：分 .3V 、5V 和9V 三种；
□ 订货数量。 □ 额定绝缘水平5KV/min;
□ 其它要求。 □ 电抗器各部位的温升限值：铁芯不超过85K,线圈温升不超过95K;
订货举例：XD1-12/0.4 48只。
□ 电抗器噪声不大于45dB;
□ 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；
□ 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低
