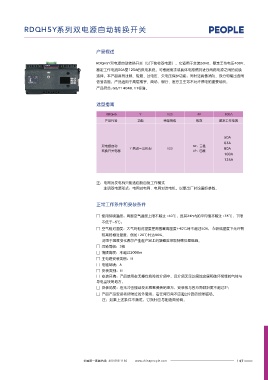

RDQH5系列双电源自动转换开关 RDQH5Y系列双电源自动转换开关

订货规范 产品概述
□ 双 电源自动转换开关的名称及型号； □ 断路器类型：L型、M型、H型；
RDQH5Y双电源自动转换开关（以下简称双电源），它适用于交流50Hz、额定工作电压400V、
□ 极数（三极或四极）； □ 工作模式（自投自复、自投不自复、互为备用）；
额定工作电流50A至125A的供电系统。可根据需求或具体电路情况进行两路电源之间的切换
□ 数量； □ 注明双电源形式：电网对电网、电网对发电机。以便出厂时设置好参数。
选择。本产品具有过载、短路、过电压、欠电压保护功能，同时还具备消防、双分和输出合闸
信号功能。产品适用于高层楼宇、商场、银行、医疗卫生等不允许停电的重要场所。
例如订购250壳架双电源自动转换开关，L型断路器，三极，额定电流160A，自投自复，数量50台，电网对电网。
产品符合:GB/T 14048.11标准。
可写成：RDQH5-250L/3P 160A 50台。
若订购250壳架双电源自动转换开关，M型断路器，四极，额定电流160A，自投不自复型，数量50台，电网对电网。
则写成：RDQH5-250M/4PS 160A 50台。 选型指南
RDQH5 Y 125 4P 100A
产品代号 功能 壳架等级 极数 额定工作电流

50A
63A
双电源自动 3P：三极
Y:两进一出机构 125 80A
转换开关电器 4P：四极
100A
125A

注：电网对发电机只能选自投自复工作模式
注明双电源形式：电网对电网、电网对发电机。以便出厂时设置好参数。

正常工作条件和安装条件

□ 使用环境温度：周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限
不低于-5℃；
□ 空气相对湿度：大气的相对湿度在周围最高温度+40℃时不超过50%，在 较低温度下允许有
较高的相对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊处理措施。
□ 污染等级：3级
□ 海拔高度：不超过2000m
□ 主电路安装类别：III
□ 电磁环境：A
□ 安装类别：III
□ 安装环境：产品使用在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与
导电尘埃的地方。
□ 安装角度：在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜度不超过5°；
□ 产品产品安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场。
注：如果上述条件不满足，订货时应与制造商协商。
