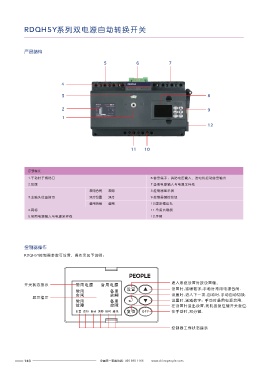

RDQH5Y系列双电源自动转换开关

产品结构 控制器功能

5 6 7
功能设置 设置范围 默认值
1操作方式 自动、手动 自动
2工作模式 自投自复、自投不自复、互为备用 自投自复
4 3常备用相序检测 可打开、可关闭 关闭
4监测功能 过压、欠压、断相检测 过压设270V，欠压设170V
3 8
5常用转备用延时 1s～240s 1s
6备用转常用延时 1s～240s 1s
2 9 7投双分转换时间 5s～50s 14s
1 8显示功能 数码屏显示功能
12 9通讯方式 485通讯接口
10消防联动控制 AC/DC12V 36～ V输入则双分(火灾自动切断功能)
11发动机启动/卸载 有

11 10
主要技术参数

壳架等级额定电流Ｉnm(A) 125
序号释义
额定电流Ie(A) 50、63、80、100、125
1.手动时手柄插口 6.信号端子：消防电压输入，发电机起动信号输出
2.铭牌 7.备用电源输入与电源采样线 极数 3P、4P
常用合闸 常用 8.控制器显示屏 额定频率(Hz) 50
3.主触头位置指示 双分位置 双分 9.控制器键控按钮 额定绝缘电压Ui(V) AC800
备用合闸 备用 10.固定螺丝孔 额定冲击耐受电压Uimp(kV) 8
4.商标 11.电源负载侧
额定工作电压Ue（V) AC400
5.常用电源输入与电源采样线 12.手柄
额定短路分断能力Icn(kA) 25
ATSE级别 CB级
使用类别 AC-33iB
适用工作环境温度 -5℃～+40℃
电气寿命(次) 1500
控制器操作
机械寿命(次) 4500
RDQH5Y控制器参数可设置，操作见如下说明： 最小转换动作时间 ≤3s（可加入延迟转换时间）

进入系统设置时按设置键。
开关状态指示 常用电源 备用电源
常用 备用 设置 ▲ 设置时,递增数字;手动时常用电源合闸.
合闸 合闸 设置时,进入下一项,自动时,手动自动切换.
显示指示
常用 备用 ▲ ▲ 设置时,递减数字; 手动时备用电源合闸.
故障 故障 在设置时退出设置,死机按复位键开关复位.
设置 运行 自动 消防 延时 通讯 复位 OFF 在手动时,双分键.

控制器工作状态指示
