RDH5D系列双电源自动转换开关
100型至3200A II型 全自动+手动（远控）接线方式

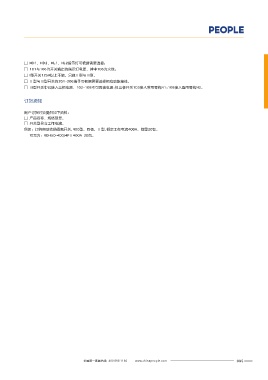

常用电源输入 备用电源输入 □ HD1、HD2、HL1、HL2指示灯可根据需要选接；
C1 N1 C2 N2 □ 101与106为开关输出的指示灯电源，其中106为火线；
201 202 203 204 205 206
□ I型开关125A以上不做，只做Ⅱ型与Ⅲ型。
F1 F2 □ Ⅱ型与Ⅲ型开关的201~206端子可根据需要选择相应功能接线。
HL1 HL2
□ Ⅲ型开关中已接入三相电源，102~105不可再接电源;仅三极开关103接入常用零线N1;105接入备用零线N2。
SB0
SB1
远控 订货须知
101 102 103 104 105 106
HD1 SA SB2
用户订货时须提供如下资料：
HD2 自动
□ 产品名称、规格型号。
301 302 303 304 305 306
□ 开关型号与工作电流。
201 202 203 204 205 206
例如：订购自动转换隔离开关,400型，四极，Ⅱ型,额定工作电流400A，数量20台。
常用没电时发电机信号输出 全自动201与206短接 可写为：RDH5D-400/4PⅡ400A 20台。
F
F1、 2:(5A)熔断器
HL1:常用电源有电指示
SA:功能转换开关
HL2:备用电源有电指示
SB0:强制"0"自锁按钮
HD1:常用电源投入指示
SB1:常用电源投入按钮
HD2:备用电源投入指示
SB2:备用电源投入按钮
□ 100型至3200型II型开关接线方法一样；
□ 开关内部控制器电源要从102 至105 接入。
□ 102常用火线，103常用零线,104备用火线，105备用零线。
□ 302从端子101连接,常用备用合闸指示灯另一端从106接入。
□ 301与306为发电机起动信号触头。
100型至3200型 III型全自动+手动（远控）接线方式
A1 B1 C1 N1 C2 N2
201 202 203 204 205 206
F1a F1b F1c
F2a
HL1a HL1b HL1c HL2a
SB0
常用电源指示 备用电源指示 远控 SB1
注：III型102至105不接线 SA SB2
101 102 103 104 105 106
自动
HD1
HD2
201 202 203 204 205 206
301 302 303 304 305 306
全自动201与206短接
常用没电时发电机信号输出
F1a~F2a :(5A)熔断器 HD1:常用电源投入指示
Hl1a:HL1b:HL1c:常用电 HD2:备用电源投入指示
源有电指示 SA:功能转换开关
HL2a:备用电源有电指示 SB0:强制"0"自锁按钮
SB1:常用电源投入按钮
SB2:备用电源投入按钮
