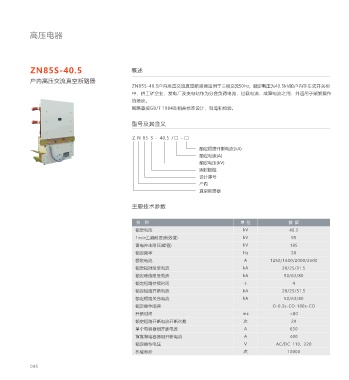

高压电器
ZN85S-40.5 概述 ZN85S-40.5 使用环境条件
户内高压交流真空断路器 户内高压交流真空断路器
ZN85S-40.5户内高压交流真空断路器适用于三相交流50Hz，额定电压为40.5kV的户内手车式开关柜 1、环境温度不高于+40℃，不低于-10℃(允许在-30℃时储运)；
中，供工矿企业，发电厂及变电站作为分合负荷电流，过载电流，故障电流之用，并适用于频繁操作 2、海拔高度不大于1000m;
的场所。 3、空气相对湿度日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
断路器按GB/T 1984及相关标准设计，制造和检验。 4、地震烈度不超过8度；
5、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。
型号及其含义
外形及安装尺寸
Z N 85 S - 40.5 / □ - □
额定短路开断电流(kA) 1192
额定电流(A) 300 300
904
额定电压(kV)
固封极柱
设计序号
户内
真空断路器 400
主要技术参数
名 称 单 位 数 据
额定电压 kV 40.5 1100
1min工频耐压(有效值) kV 95
雷电冲击耐压(峰值) kV 185
额定频率 Hz 50
额定电流 A 1250/1600/2000/2500 882
额定短时耐受电流 kA 20/25/31.5
额定峰值耐受电流 kA 50/63/80
额定短路持续时间 s 4 订货须知
额定短路开断电流 kA 20/25/31.5
额定短路关合电流 kA 50/63/80 订货时应提供下列技术参数：
额定操作顺序 O-0.3s-CO-180s-CO 1、断路器型号、名称、额定电压、额定电流、额定短路开断电流及所需数量；
开断时间 ms <80 2、操动机构分合闸脱扣器额定电压；
额定短路开断电流开断次数 次 20 3、储能电机额定电压；
单个电容器组开断电流 A 630 4、备品备件及数量；
背靠背电容器组开断电流 A 400 5、若有其他特殊要求时，须在订货时说明。
额定操作电压 V AC/DC 110、220
机械寿命 次 10000
