高压电器

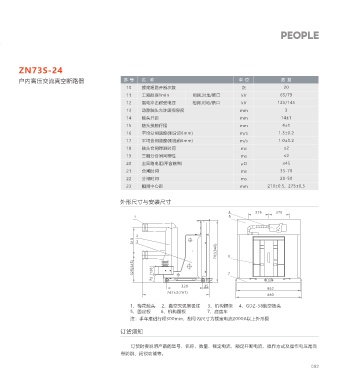

ZN73S-24 概述 ZN73S-24
户内高压交流真空断路器 户内高压交流真空断路器 序 号 名 称 单 位 数 据
ZN73S-24户内高压交流真空断路器适用于额定电压24kV，三相交流50Hz的户内配电设备。主要用 10 额定短路开断次数 次 20
来开断和关合线路中的负荷电流、过载电流及短路电流，起控制和保护作用，是中置式开关柜的主要
11 工频耐压1min 相间,对地/断口 kV 65/79
开关元件。用于变电站、企业及工矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场
12 雷电冲击耐受电压 相间,对地/断口 kV 125/145
所，特别适用于城网、农网改造的需要。
13 动静触头允许磨损厚度 mm 3
14 触头开距 mm 14±1
主要功能特点
15 触头接触行程 mm 4±1
16 平均分闸速度(刚分后6mm) m/s 1.3±0.2
● 断路器采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，介质绝缘强度稳定，弧
17 平均合闸速度(刚合前6mm) m/s 1.0±0.2
后恢复迅速，截流水平低，开断能力强，电寿命长。
18 触头合闸弹跳时间 ms ≤2
● 操动机构为平面布置的弹簧储能机构，具有手动储能和电动储能功能，使断路器的操作性能更为可靠。
19 三相分合闸同期性 ms ≤2
20 主回路电阻(不含触臂) μΩ ≤45
型号及其含义 21 合闸时间 ms 35-70
22 分闸时间 ms 20-50
23 相间中心距 mm 210±0.5、275±0.5
Z N 73 S - 24 / □ - □
额定短路开断电流（kA） 外形尺寸与安装尺寸
额定电流（A）
4 275 275
最高工作电压（kV） 1 5
固封式
设计序号
2
户内 310 3
782(840) 6
真空断路器

325(345) 126
断路器主要技术参数与特性参数
72 7
序 号 名 称 单 位 数 据
320 35 852
1 额定电压 kV 24 747±2(767)
880
2 额定频率 Hz 50
3 额定电流 A 630 1250 1600、2000、2500 1、梅花触头 2、真空灭弧室极柱 3、机构框架 4、GDZ-58航空插头
5、固定板 6、机构面板 7、底盘车
4 额定短路开断电流 kA 20 25 31.5
注：手车推进行程300mm，刮号内尺寸为额定电流2000A以上外形图
5 额定峰值耐受电流 kA 50 63 80
6 额定短时耐受电流 kA 20 25 31.5
订货须知
7 额定短路关合电流 kA 50 63 80
8 额定操作顺序 分-0.3s-合分-180s-合分 订货时要说明产品的型号、名称、数量、额定电流、额定开断电流、操作方式及操作电压是否
9 机械寿命 次 10000 带防跳、闭锁功能等。

091 092
