高压电器

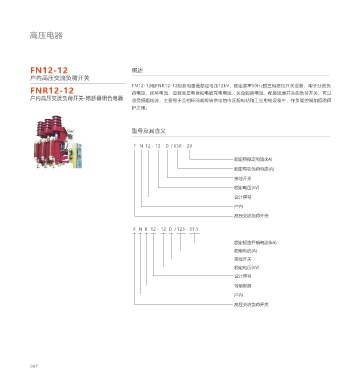

FN12-12 概述 FN12-12 主要技术参数
户内高压交流负荷开关 户内高压交流负荷开关
FN12-12和FNR12-12组合电器是额定电压12kV，额定频率50Hz的三相高压开关设备，用于分合负 序 号 项 目 单 位 FN12-12/630 FNR12-12/125
FNR12-12 荷电流、闭环电流、空载高压电器和电缆充电电流、关合短路电流、配装接地开关的负荷开关，可以 FNR12-12
户内高压交流负荷开关-熔断器组合电器 户内高压交流负荷开关-熔断器组合电器 1 额定电压 kV 12
承受短路电流，主要用于三相环网或终端供电的市区配电站和工业用电设备中，作负载控制和短路保
2 额定频率 Hz 50
护之用。
3 额定电流 A 630 125
4 雷电冲击耐受电压 kV 对地及相间75、隔离断口85
5 1min工频耐受电压 kV 对地及相间42、隔离断口48
型号及其含义 6 额定热稳定电流 kA 20(4S)
7 额定动稳定电流 kA 50
F N 12 - 12 D / 630 - 20
8 额定关合电流(峰值) kA 50
9 额定短路开断电流(预期值) kA 31.5
额定热稳定电流(kA)
10 最小开断电流 kA 按熔断器特性曲线
额定有功负荷电流(A)
11 额定转移电流 kA 1.5
接地开关 12 最大开断电流(参考值) kA 1.8
额定电压(kV) 13 开断空载高压电器容量 kVA 1600
14 额定开断电缆充电电流 A 16
设计序号
15 额定有功负载电流开断次数 次 >100
户内
16 撞挚器触发负荷开关分闸时间 S <0.06
高压交流负荷开关 17 接地开关热稳定电流 kA 20(2S)
18 接地开关动稳定电流(峰值) kA 50
F N R 12 - 12 D / 125 - 31.5
19 操作电压 交直流220
额定短路开断电流(kA)
额定电流(A)
接地开关
额定电压(kV)
设计序号
带熔断器
户内
高压交流负荷开关
