高压电器

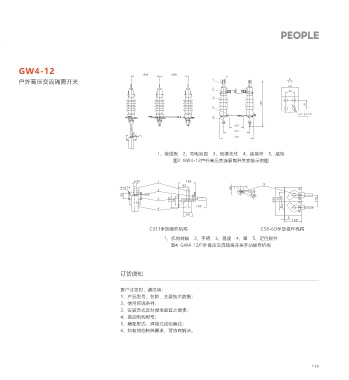

GW4-12 外形与安装尺寸 GW4-12
≮300 ≮300
户外高压交流隔离开关 户外高压交流隔离开关

L(≮300) L(≮300) 530
(用户自定) (用户自定)
530

283
415 415
595 595

1、接线板 2、导电回路 3、绝缘支柱 4、连接杆 5、底架
图3 GW4-12户外高压交流隔离开关安装示意图

φ35 1 165
95 5
4- 14φ 86 分
2
图1 GW4-12D/630三极联动装配图 85 R40
3 120 260 170 分 合 110
170 85 4×φ20
190
4
合
80
6
165
CS11手动操作机构 CS8-6D手动操作机构
1、机构转轴 2、手柄 3、基座 4、罩 5、定位锁件
2-Φ18
595 图4 GW4-12户外高压交流隔离开关手动操作机构
283 415

订货须知

客户订货时，请注明：
530
1、产品型号、名称、主要技术数据；
2、使用环境条件；
图2 GW4-12D/630单极隔离开关
3、安装方式及对接地装置之要求；
4、操动机构型号；
5、装配形式：焊接式或组装式；
6、如有其他特殊要求，可协商解决。
