高压电器

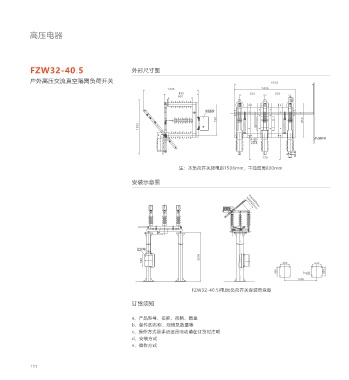

FZW32-40.5 外形尺寸图
户外高压交流真空隔离负荷开关 1950
1345 1496
835 620 620
600 60
电动机构
750 850
1385
4-φ20 手动操作杆
安装孔
770
注：本负荷开关爬电距1506mm，干弧巨离600mm
安装示意图 max420mm
man480mm
控制箱
290
2500
520 400 400
400 8-φ20 400
1450
FZW32-40.5(电动)负荷开关安装示意图
订货须知
a、产品型号、名称、规格、数量
b、备件的名称、规格及数量等
c、操作方式是手动还是电动请在订货时注明
d、安装方式
e、操作方式
