高压电器

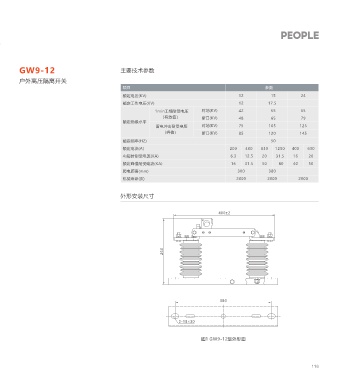

GW9-12 概述 GW9-12 主要技术参数
户外高压隔离开关 户外高压隔离开关
GW9-12户外高压隔离开关为交流50Hz的户外高压电器设备，额定电压等级有10kV，15kV，24kV供高压线路在无 项目 参数
负载情况下进行开台，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、
额定电压 KV) 12 15 24
(
合小的电容或电感电流。
额定工作电压(KV) 12 17.5
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及
(
GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。 1min工频耐受电压 对地 KV) 42 55 65
（有效值） 断口(KV) 48 65 79
额定绝缘水平
雷电冲击耐受电压 对地(KV) 75 105 125
（峰值） 断口(KV) 85 120 145
型号及其含义 额定频率(HZ) 50
额定电流(A) 200 400 630 1250 400 630
G W 9 - 12 / 4s短时耐受电流(KA) 6.3 12.5 20 31.5 16 20
额定峰值耐受电流(KA) 16 31.5 50 80 40 50
爬电距离(mm) 300 380
机械寿命(次) 2000 2000 2000
额定短路耐受电流
额定电流
外形安装尺寸
额定电压
设计序号
400±2
使用场所(户外)
隔离开关

260

正常使用条件

1、海拔高度不超过1000m。
2、周围空气温度：上限+40℃，下限一般地区-30℃，高寒地区-40℃。
3、风压不超过700Pa，(相当于风速34m/s)。
380
5、无频繁剧烈震动场所。
6、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘
及其它爆炸性、侵蚀性物质。
2-18×30
7、防污型适用于重污秽地区，但不应有引起火灾及爆炸物质。
图1 GW9-12型外形图

115 116
