P. 123
高压电器

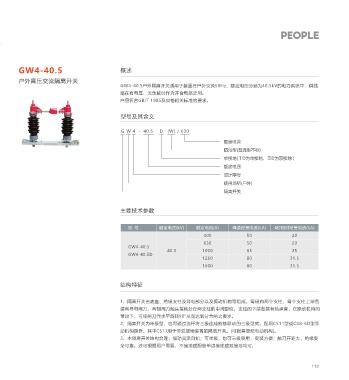

GW9-12 GW4-40.5 概述
560±1
户外高压隔离开关 户外高压交流隔离开关
GW4-40.5户外隔离开关适用于装置在户外交流50Hz、额定电压分别为40.5kV的电力系统中，供线
路在有电压、无负载时作为开合电路之用。
产品符合GB/T 1985及其他相关标准的要求。
356±1 型号及其含义
245
G W 4 - 40.5 D (W) / 630
装M10接地螺栓
额定电流
防污型(普通型不标)
100 405±2 26
单接地(ⅠD为单接地，ⅡD为双接地 )
600
额定电压
4-16×24底座安装孔 设计序号
φ107
使用场所(户外)
87 隔离开关
117±1
560±1 主要技术参数
注：瓷支柱外绝缘爬电距离600mm。
图2 GW9-24型外形图 型 号 额定电压(kV) 额定电流(A) 峰值耐受电流(kA) 4秒短时耐受电流(kA)
400 50 20
630 50 20
GW4-40.5
40.5 1000 63 25
GW4-40.5D
1250 80 31.5
1600 80 31.5
结构特征
1、隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各
装有导电闸刀，两侧闸刀触头接触处在两支柱的中间部位。支柱的下端各装有轴承套，在操动机构的
带动下，可使闸刀作水平旋转90°从而达到分合闸之要求。
2、隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。配用CS11型或CS8-6D型手
动机构操作。其中CS17用于带双接地装置的隔离开关。(可据需要配电动机构)。
3、本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安
全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。
117 118
