P. 139
高压电器

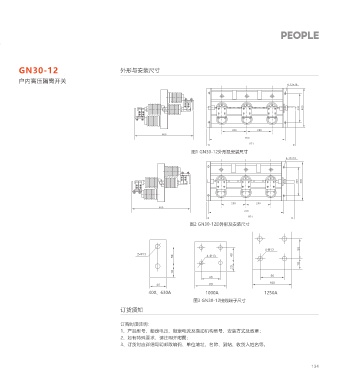

GN30-12 概述 GN30-12 外形与安装尺寸
户内高压隔离开关 户内高压隔离开关
GN30-12户内高压 隔离开关(以下简称隔离开关)适用于额定电压12kV，三相交流50Hz电力系统中作为 4-13×18
在有电压而无负载情况下，分合电器之用。开关有带接地刀和不带接地刀两种形式。
本产品性能符合GB/T1985《交流高压隔离开关和接地开关》标准规定。
300 400
型号及其含义 250 250
600
760
G N 30 - 12 (D) / S □ - □ 871
图1 GN30-12外形及安装尺寸
4-13×18
额定短时耐受电流(kA)
额定电流(A)
手动 300 400
带接地刀
额定电压(kV)
设计序号 250 250
600
户内 760
871
隔离开关
图2 GN30-12D外形及安装尺寸
主要技术参数 4-Φ13 50
2-Φ13 40
50 4-Φ13
18
20
4s额定短时耐受 额定峰值耐受
型 号 额定电压(kV) 额定电流(A) 18
电流(有效值)(kA) 电流(kA) 40 50
GN30-12/S400-12.5 12 400 12.5 31.5 45 80 100
GN30-12/S630-20 12 630 20 50 400、630A 1000A 1250A
GN30-12/S1000-31.5 12 1000 31.5 80 图3 GN30-12接线端子尺寸
GN30-12/S1250-31.5 12 1250 31.5 80
订货须知
GN30-12D/S400-12.5 12 400 12.5 31.5
GN30-12D/S630-20 12 630 20 50 订购时须注明：
GN30-12D/1000-31.5 12 1000 31.5 80 1、产品型号、额定电压、额定电流及操动机构型号、安装方式及数量；
GN30-12D/S1250-31.5 12 1250 31.5 80 2、如有特殊要求，请注明并附图；
3、订货时应详细写明邮政编码、单位地址、名称、到站、收货人姓名等。
