高压电器

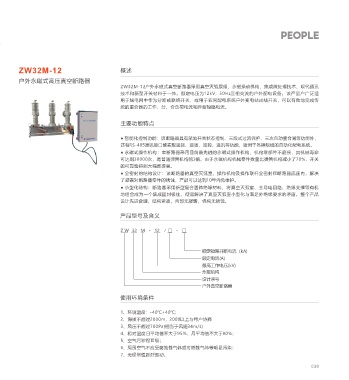

ZW8M-12 ZW32M-12 概述
户外永磁式高压真空断路器 户外永磁式高压真空断路器
ZW32M-12户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代通讯
技术和新型开关材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品户广泛适
用于城电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可以有效地完成传
统的重合器的工作，分、合负荷电流和开断短路电流。

主要功能特点

● 智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外，
还有RS-485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。
● 永磁式操作机构：本断路器采用目前最先进的永磁式操作机构，机构零部件不磨损，其机械寿命
可达到30000次，是普通弹簧机构的3倍。由于永磁机构机械零件数量比弹簧机构减小了70%，开关
的可靠性得到大幅度提高。
● 全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决
了凝露对断路器零件的锈蚀，产品可以达到10年内免维护。
● 小型化结构：断路器采用新型复合固体绝缘材料，将真空灭弧室、主导电回路、绝缘支撑等有机
590 地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。整个产品
设计先进合理，结构紧凑，内部无凝露，机构无锈蚀。

产品型号及含义
图2 ZW8M -12G户外永磁式真空断路器

Z W 32 M - 12 / □ - □
订货须知

额定短路开断电流（kA)
1、产品的型号、名称、数量、额定电压和额定电流。
2、电流互感器变比。 额定电流(A)
3、是否带隔离闸刀。 最高工作电压(kV)
永磁机构
4、合同要求的备品备件。
设计序号
户外真空断路器

使用环境条件

1、环境温度：-40 +40℃;
℃
2、海拔不超过2000m，2000以上与用户协商
3、风压不超过700Pa(相当于风速34m/s)
4、相对温度日平均值不大于95%，月平均值不大于90%；
5、空气污秽程Ⅲ级；
6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；
7、无经常性剧烈振动。
