高压电器

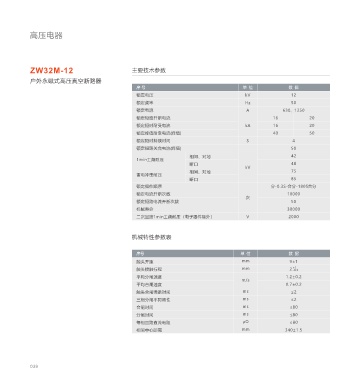

ZW32M-12 主要技术参数 ZW32M-12 外形及安装尺寸
户外永磁式高压真空断路器 户外永磁式高压真空断路器
340±1.5 340±1.5
序 号 单 位 数 据
6 电源侧
额定电压 kV 12
7
额定频率 Hz 50
额定电流 A 630、1250
负荷侧
额定短路开断电流 16 20
720
额定短时耐受电流 kA 16 20
额定峰值耐受电流(峰值) 40 50
额定短时持续时间 S 4
额定短路关合电流(峰值) 50
1 2 3 4 5 8 160
相间、对地 42 922 224
1min工频耐压
断口 48
kV 1.分闸操作手柄 2.分合闸指示 3.电压互感器 4.合闸操作手柄（无负荷状态）
相间、对地 75
雷电冲击耐压 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.永磁操作机构
断口 85 图1 ZW32 -12外形尺寸M
额定操作顺序 分-0.3S-合分-180S合分
额定电流开断次数 10000 340±1.5 340±1.5
次 6 电源侧
额定短路电流开断次数 50
机械寿命 30000 7
二次回路1min工频耐压（电子器件除外） V 2000 8
负荷侧
720
机械特性参数表

8XR7 160
序号 单 位 数 据
触头开距 mm 9±1 1 2 3 4 5 9 160
+1
触头接触行程 mm 2 -0.3 922 922 750 224
平均分闸速度 1.2±0.2
m/s 1.分闸操作手柄 2.分合闸指示 3.电压互感器 4.合闸操作手柄（无负荷状态）
平均合闸速度 0.7±0.2 图3 ZW32M断路器安装尺寸 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.永磁操作机构
触头合闸弹跳时间 ms ≤2 图2 ZW32 -12G外形及尺寸M
三相分闸不同期性 ms ≤2
合闸时间 ms ≤80
订货须知
分闸时间 ms ≤80
每相回路直流电阻 µΩ ≤80
1、产品的型号、名称、数量、额定电压和额定电流。
相间中心距离 mm 340±1.5
2、电流互感器变比
3、是否带隔离刀、户外PT（控制电源用）等
4、合同要求的备品备件
