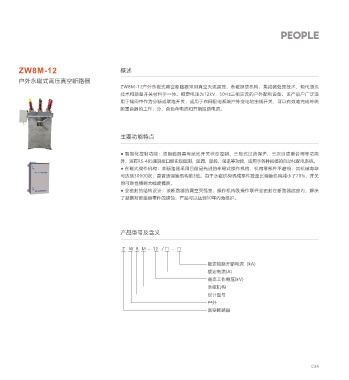

ZW8M-12 概述
户外永磁式高压真空断路器
ZW8M-12户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代通讯
技术和新型开关材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品户广泛适
用于城网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可以有效地完成传统
的重合器的工作，分、合负荷电流和开断短路电流。

主要功能特点

● 智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能
外，还有RS-485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。
● 永磁式操作机构：本断路器采用目前最先进的永磁式操作机构，机构零部件不磨损，其机械寿命
可达到30000次，是普通弹簧机构的3倍。由于永磁机构机械零件数量比弹簧机构减小了70%，开关
的可靠性得到大幅度提高。
● 全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决
了凝露对断路器零件的锈蚀，产品可以达到10年内免维护。

产品型号及含义

Z W 8 M – 12 / □ - □

额定短路开断电流（kA)
额定电流(A)
最高工作电压(kV)
永磁机构
设计型号
户外
真空断路器
