P. 40
高压电器

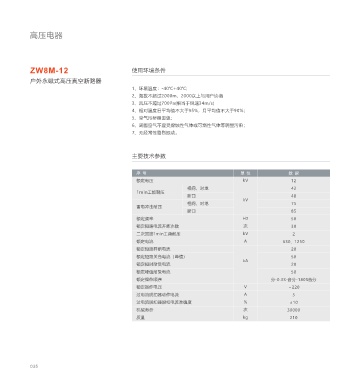

ZW8M-12 使用环境条件 ZW8M-12 机械特性参数表
户外永磁式高压真空断路器 户外永磁式高压真空断路器
1、环境温度：-40 +40℃; 名 称 单 位 数 据
℃
2、海拔不超过2000m，2000以上与用户协商 触头开距 mm 11±1
3、风压不超过700Pa(相当于风速34m/s) 触头接触行程 mm 3 +1 -0.3
4、相对温度日平均值不大于95%，月平均值不大于90%； 平均分闸速度 1.1±0.3
m/s
5、空气污秽程Ⅲ级； 平均合闸速度 0.7±0.15
6、周围空气不应受腐蚀性气体或可燃性气体等明显污染； 触头合闸弹跳时间 ≤2
7、无经常性剧烈振动。 三相分闸不同期性 ≤2
合闸时间 25~50
ms
分闸时间 15~50
主要技术参数 全开断时间 ≤100
燃弧时间 ≤20
B相 ≤150
序 号 单 位 数 据 各相导电回路电阻 µΩ
额定电压 kV 12 A、C相 ≤350
相间、对地 42
1min工频耐压
断口 48
kV 外形及安装尺寸
相间、对地 75
雷电冲击耐压
断口 85
额定频率 Hz 50
额定短路电流开断次数 次 30
二次回路1min工频耐压 kV 2
额定电流 A 630、1250
额定短路开断电流 20
额定短路关合电流（峰值） 50
kA
额定短时耐受电流 20
额定峰值耐受电流 50
额定操作顺序 分-0.3S-合分-180S合分
额定操作电压 V ～220
过电流脱扣器动作电流 A 5
过电流脱扣器脱扣电流准确度 % ±10
机械寿命 次 30000
质量 kg 210
590
图1 ZW8M -12户外永磁式真空断路器
035 036
