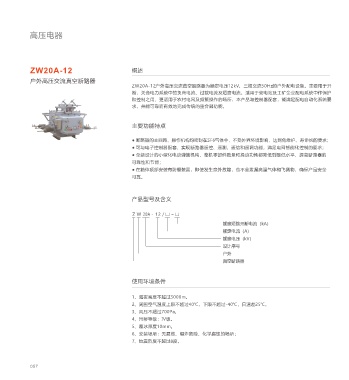

高压电器

ZW20A-12 概述 ZW20A-12 断路器主要技术参数
户外高压交流真空断路器 户外高压交流真空断路器
ZW20A-12户外高压交流真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开 序 号 名 称 单 位 数 据
断，关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护
1 额定电压 kV 12
和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要
2 额定频率 Hz 50
求，并能可靠而有效地完成传统的重合器功能。
3 额定电流 A 630 1000
4 额定短路开断电流 kA 20 25
主要功能特点 5 额定峰值耐受电流 kA 50 63
6 额定短时耐受电流 kA 20 25
● 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求； 7 额定短路关合电流 kA 50 63
● 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求； 8 额定操作顺序 分-0.3s-合分-180s-合分
● 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的 9 额定短路持续时间 s 4
可靠性和节能；
10 机械寿命 次 10000
● 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全
11 额定电流开断次数 次 10000
可靠。
12 额定短路开断次数 次 30
(湿)相间,对地 kV 34
13 工频耐压 1min
(干)相间,对地/断口 kV 42/48
产品型号及含义
14 雷电冲击耐受电压相间,对地/断口 kV 75/85
15 二次回路1min工频耐压 V 2000
Z W 20A - 12 / □ - □

额定短路开断电流（kA）
额定电流（A） 外形尺寸与安装尺寸
额定电压（kV）
设计序号
户外
手合指示
真空断路器 手动储能手柄

使用环境条件

分 合 550
1、海拔高度不超过3000m。
2、周围空气温度上限不超过40℃，下限不超过-40℃，日温差25℃。 未储能 已储能
125
3、风压不超过700Pa。
储能指示
4、污秽等级：Ⅳ级。
5、覆冰厚度10mm。 350±0.5
航空插座 手动分合手柄
6、安装场所：无易燃、爆炸危险、化学腐蚀的场所；
7、地震烈度不超过8度。

057 058
