高压电器

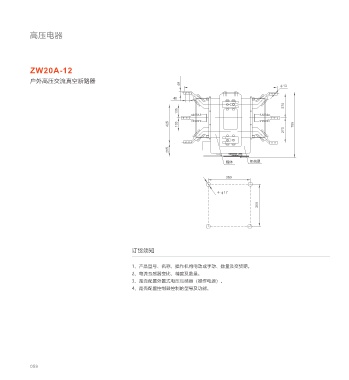

ZW20A-12 ZW32-12 适用范围
户外高压交流真空断路器 户外高压交流真空断路器
40 φ13 ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
40
270 型号及其含义
135
425 135 785 Z W 32 - 12 G / 630 - 20
270 额定短路开断电流(kA)
额定电流(A)
带隔离开关
205 额定电压(kV)
设计序号
箱体 机构罩
户外
真空断路器
350
主要技术参数
4-φ17
序 号 单 位 ZW32-12/630-20 ZW32-12/630-25
350
额定电压 kV 12
额定电流 A 630 1250
额定短路开断电流 20 25
额定短路关合电流(峰值) 50 63
kA
额定峰值耐受电流 50 63
额定短时耐受电流 20 25
订货须知
额定短路持续时间 s 4
雷电冲击耐压(峰值) 相间、对地75，断口85
1、产品型号、名称、操作机构电动或手动、数量及交货期。 额定绝缘水平 kV
1min工频耐压 相间、对地42，断口48
2、电流互感器变比、精度及数量。
额定操作顺序 分-0.3s-合分-180s-合分(电动机构)
3、是否配置外置式电压互感器（操作电源）。
额定短路电流开断次数 30
4、是否配置控制器控制的型号及功能。 次
机械寿命 10000
额定操作电压(分合线圈) V DC220,110,AC220
动静触头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比(常规) 200/5 400/5 630/5
