高压电器
ZW8-12 组合断路器主要技术参数见表3 ZW8-12
1
户外高压交流真空断路器 户外高压交流真空断路器 2
序 号 名 称 单 位 数 据 3
1 额定电压 kV 12 4
2 额定电流 A 630 5
合 分
3 4s热稳定电流(有效值) kA 20 25
800 6 分合
4 动稳定电流(峰值) kA 50 63 7
干试 42
5 1min工频耐压 8
湿试 34
6 雷电冲击耐压(峰值) kV 75 4-φ15 480
配手动机构：180 590 510
7 质量 kg 910 940
配电动机构：190
1、接触刀片 2、触刀 3、绝缘拉杆 4、支柱
5、隔离开关操作手柄 6、转轴 7、隔离开关支架 8、断路器
外形及安装尺寸

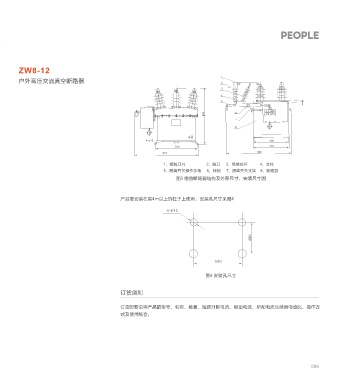

图3 组合断路器结构及外形尺寸、安装尺寸图
1 2 3
1-分闸缓冲器 9-动端支架 产品要安装在高4m以上的柱子上使用，安装孔尺寸见图4
16
4 2-三相转轴 10-软联结
4-Φ15
5 3-分闸拉杆 11-真空灭弧室
15
4-分闸弹簧 12-静端支架
14
5-绝缘拉杆 13-绝缘罩
13
6
6-拐臂 14-箱体 480
7
12 7-触头弹簧 15-电流互感器
8
8-触头推杆 16-导电杆
11 9
10
590
图1 断路器本体内部结构示意
图4 安装孔尺寸
订货须知
800 订货时要说明产品的型号、名称、数量、短路开断电流、额定电流、所配电流互感器电流比，操作方
式及使用场合。
590
4-Φ15 480
830 560
图2 断路器外形尺寸及安装尺寸图
