高压电器

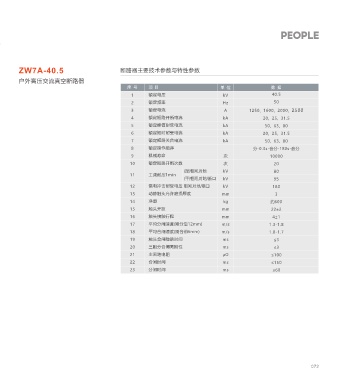

ZW7A-40.5 概述 ZW7A-40.5 断路器主要技术参数与特性参数
户外高压交流真空断路器 户外高压交流真空断路器
ZW7A-12户外高压交流真空断路器是额定电压40.5kV，50Hz三相交流的电流互感器外置式户外配电 序 号 项 目 单 位 数 据
设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工
1 额定电压 kV 40.5
矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的
2 额定频率 Hz 50
需要。
3 额定电流 A 1250、1600、2000、2500
4 额定短路开断电流 kA 20、25、31.5
5 额定峰值耐受电流 kA 50、63、80
6 额定短时耐受电流 kA 20、25、31.5
主要功能特点
7 额定短路关合电流 kA 50、63、80
8 额定操作顺序 分-0.3s-合分-180s-合分
● 断路器采用硅橡胶绝缘支柱、小型化、电流互感器外置结构，便于安装及互感器的维护和保养。
9 机械寿命 次 10000
● 电气开断性能稳定可靠，开断能力强，无燃烧和爆炸危险、体积小、重量轻和免维护等特点。
10 额定短路开断次数 次 20
● 断路器采用全封闭结构，内置温度控制器，有助于提高防潮、防凝露性能，特别适合于严寒或潮湿
(湿)相间,对地 kV 80
地区使用。 11 工频耐压1min
● 断路器采用弹簧操作机构，直动式机械传动方式，整机机构零部件少，可靠性高。 (干)相间,对地/断口 kV 95
● 断路器的分、合闸操作可就地手控操作及远方操作。可与控制器配套实现配电自动化。 12 雷电冲击耐受电压 相间,对地/断口 kV 180
13 动静触头允许磨损厚度 mm 3
14 净重 kg 约600
15 触头开距 mm 22±2
16 触头接触行程 mm 4±1
产品型号及含义
17 平均分闸速度(刚分后12mm) m/s 1.3-1.8
18 平均合闸速度(刚合前6mm) m/s 1.0-1.7
Z W 7 A - 40.5 / □ - □
19 触头合闸弹跳时间 ms ≤3
20 三相分合闸同期性 ms ≤3
21 主回路电阻 μΩ ≤100
额定短路开断电流（kA）
22 合闸时间 ms ≤150
额定电流（A）
23 分闸时间 ms ≤60
额定电压（kV）
派生代号（电流互感器外置）
设计序号
户外
真空断路器
