高压电器

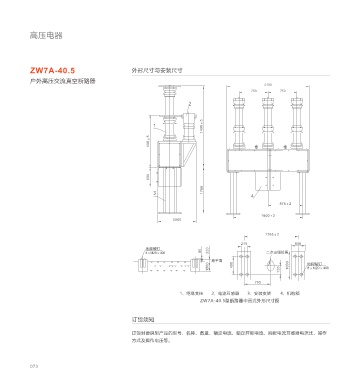

ZW7A-40.5 外形尺寸与安装尺寸
户外高压交流真空断路器
2150
750 750
2
1 1490±5
100±5
630
1780
3
4
875±2
1800±2
1065
1785±2
215 800
地脚螺钉
8×M20×400 80 220 二次出线位置
地平面 地脚螺钉
1500 450 120 1000 8×M20×400
755
1、绝缘支柱 2、电流互感器 3、安装支架 4、机构箱
ZW7A-40.5型断路器中置式外形尺寸图
订货须知
订货时要说明产品的型号、名称、数量、额定电流、额定开断电流、所配电流互感器电流比、操作
方式及操作电压等。
