高压电器

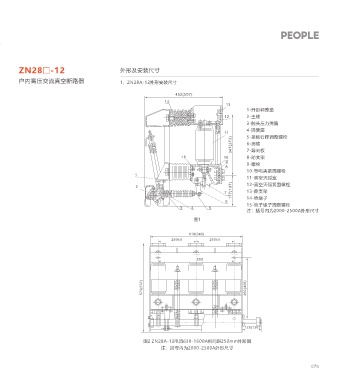

ZN28□-12 主要技术参数 ZN28□-12 外形及安装尺寸
户内高压交流真空断路器 户内高压交流真空断路器 1、ZN28A-12外形安装尺寸
630 1600 2000
序 号 名 称 单 位 -20 1250-25 1250-31.5 -31.5 -40 3150-40
1250 2000 2500
1 额定电压 kV 12 452(507)
1250 2000 14
2 额定电流 A 630 1250 2000 2500 3150 13
1600 2500
1-开距调整垫
额定绝 一分钟工频耐压(有效值) kV 42
3 12 2-主轴
缘水平 雷电冲击耐压 kV 75
3-触头压力弹簧
4 额定短路开断电流 kA 20 25 31.5 40
4-弹簧座
5 额定操作顺序 0-0.3s-C0-180s-C0 11 5-接触行程调整螺栓
347(373) 6-拐臂
6 额定短路关合电流 kA 50 63 80 100
7 额定动稳定电流 kA 50 63 80 100 7-导向板
8 额定热稳定电流 kA 20 25 31.5 40 15 10 8-动支架
9
KYN1 9 额定热稳定时间 s 4 8 9-螺栓
10 额定短路开断电流开断次数 次 30 30(20) 10-导电夹紧固螺栓
1
11 全开断时间 ms ≤100 11-真空灭弧室
177(197)
12 机械寿命 次 10000 2 12-真空灭弧紧固螺栓
7 13-静支架
6 14-绝缘子
15-绝子缘子固定螺栓
3 4 5
注：括号内为2000-2500A外形尺寸
630 1600 2000 图1
序 号 名 称 单 位 -20 1250-25 1250-31.5 -31.5 -40 3150-40
1250 2000 2500
1 触头开距 mm 11±1
610(640)
2 触头超行程 mm 4±1 250±5 250±5
3 三相分合闸同期性 ms ≤2
4 触头合闸弹跳时间 ms ≤2
JYN2 5 油缓冲器行程 mm 10- 0 3 500
6 相间中心距离 mm 210/230/250 230/250/275
7 平均分闸速度(接触油缓冲器前) m/s 1.1±0.2
8 平均合闸速度 m/s 0.6±0.2 574(637) 400(440)
最高 s ≤0.05
分闸时间、当
9 额定 s ≤0.05
操作电压为
最低 s ≤0.06
10 合闸时间 s ≤0.1
11 动静触头累积允许磨损厚度 mm 3
125(120)

图2 ZN28A-12电流630-1600A相间距250mm外形图
注：括号内为2000-2500A外形尺寸

075 076
