P. 83
高压电器

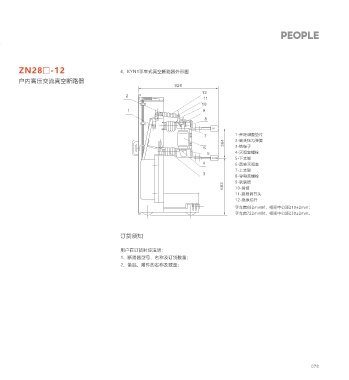

ZN28□-12 2、ZN28-12K真空断路器外形图 ZN28□-12 4、KYN1手车式真空断路器外形图
620(580)
户内高压交流真空断路器 1 2 4 户内高压交流真空断路器
3
250±2.5(230±2.5 ) 250±2.5(230±2.5 )
5 928
6
7 12
8 2
11
10
1 9
8
9
347
11 1-开距调整垫片
713 7
10 2-触头压力弹簧
364
12 6 3-绝缘子
5 4-灭弧室螺栓
16 13 5-下支架
15 14 4 6-真空灭弧室
245 7-上支架
3
8-导电夹螺栓
9-软联结
2.5 330 682 10-拐臂
75 440
630(590) 11-超程调节头
12-绝缘拉杆
1、主轴 5、导向板 9、螺栓 13、静支架
2、触头弹簧 6、导向杆 10、真空灭弧室 14、螺栓 手车宽682mm时，相间中心距210±2mm；
3、接触行程调整螺栓 7、导电夹紧固螺栓 11、绝缘支撑杆 15、绝缘子 手车宽722mm时，相间中心距230±2mm。
4、拐臂 8、动支架 12、真空灭弧室紧固螺栓 16、绝缘子固定螺栓
ZN28-12K真空断路器外形图（刮弧内为相间距离230mm）
订货须知
3、JYN2手车式真空断路器外形图
570
7 用户在订货时应注明：
8 9 10 11
6 1-联锁机构 1、断路器型号、名称及订货数量；
2-操动机构
12 3-脱扣按钮 2、备品、附件的名称及数量；
5
13 4-螺栓
4 14 364±1.5 5-开距调整片
6-转轴
7-触头弹簧
3 8-超行程调整螺栓
9-拐臂
2 1.5
17 16 15 10-导杆
1279± 11-导向板
1 12-动支架
13-导电夹紧固螺栓
14-真空灭孤室
15-螺栓
16-灭弧室固定螺栓
17-静支架
手车宽690mm时，相间中心距230±2mm；
手车850mm时，相间中心距250±2mm
875
