P. 86
高压电器
RDV6-12 RDV6-12 操动机构技术数据表
户内高压交流真空断路器 户内高压交流真空断路器
操作电源 交流/直流
额定电压 220V/110V
分闸脱扣器 264W
合闸脱扣器 264W
额定功率
20kA 25kA 31.5kA 40kA
储能电机
70W 100W
分闸脱扣器 65%~120%额定电压
合闸脱扣器 85%~110%额定电压
正常工作电压范围
储能电机 85%~110%额定电压
储能时间 ≤10s
30 11 3 5 7 9 8 23 28 29 46 4 20 26 47 24 25 2 27 44
V4
+ - R1
Y1
TQ
11 21 3141 51617181 13 23 33 43 53 637383 QF S1

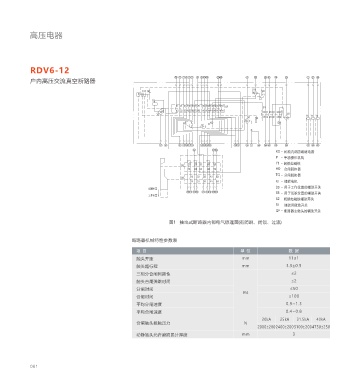

图1 抽出式断路器内部电气原理图(有防跳、闭锁、过流) + - 12 22 3242 52627282 14 24 34 44 54 647484
13 21 2331 33 41
V3 V1
V2 HQ 14 22 2432 34 42 Y8 Y7 Y9
+ - - +
断路器机械特性参数表 KO 4 KO M
2 S2
1 2
项 目 单 位 数 据
触头开距 mm 11±1
触头超行程 mm 3.5±0.5 31 41 21 13 15 17 19 18 33 38 10 39 12 14 1 36 45 34 35 37 48 43
三相分合闸同期性 ≤2
触头合闸弹跳时间 ≤2 Y1：闭锁电磁铁 S2：闭锁电磁铁行程开关
Y7~Y9：过流脱扣电磁铁 M：储能开关
分闸时间 ≤50
ms KD：机构内部防跳继电器 S1：储能用微动开关
合闸时间 ≤100
HQ：合闸电磁铁 QF：断路器主触头的辅助开关
平均分闸速度 0.9~1.3 TQ：分闸电磁铁
平均合闸速度 0.4~0.8
图2 固定式断路器内部电气原理图
20kA 25kA 31.5kA 40kA
合闸触头接触压力 N
2000±2002400±2003100±2004750±250
动静触头允许磨损累计厚度 mm 3
