高压电器

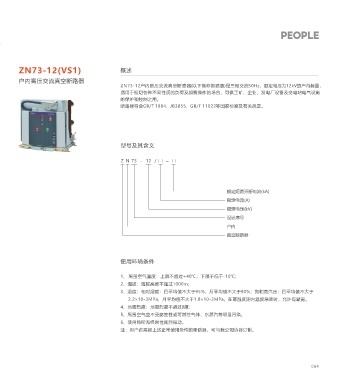

RDV6-12 外形及安装尺寸 ZN73-12(VS1) 概述
户内高压交流真空断路器 户内高压交流真空断路器
210(275) 210(275) A向 ZN73-12户内高压交流真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内装置，
M18
适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施
的保护和控制之用。
A
断路器符合GB/T 1984、JB3855、GB/T 11022等国家标准及有关规定。
275(310) 3
PEOPLE ZN73-
575(635)
A 440
233(252) 型号及其含义
68
Z N 73 - 12 / □ - □
275
520(720) 4-M12
588(770)
430(440)
额定短路开断电流(kA)
额定电流(A)
275±0.5(310±0.5) 640(702) 设计序号
PEOPLE ZN73- 额定电压(kV)
户内
280±1(295±1) 真空断路器
652(852) 598(586)
使用环境条件
注：1、手车在柜中行程为200mm；
2、括号内数字为额定电流大于1600A的断路器外形尺寸
1、 周围空气温度：上限不超过+40℃；下限不低于-10℃;
图3 手车式断路器外形尺寸图
2、海拔：海拔高度不超过1000m；
订货须知 3、湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于
2.2×10-3MPa，月平均值不大于1.8×10-3MPa。在高湿度期内温度急降时，允许有凝露。
订购断路器时，需注明：
4、地震烈度：地震烈度不超过8度；
1、断路器名称、型号、规格及订货数量；
5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
2、断路器额定电压、额定电流及额定短路开断电流；
6、使用场所无经常性剧烈振动。
3、额定操作电压、是否带防跳、闭锁功能；
注：用户若需超上述正常使用条件的断路器，可与我公司协商订制。
4、备品、备件的名称及数量；
5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。
083 084
