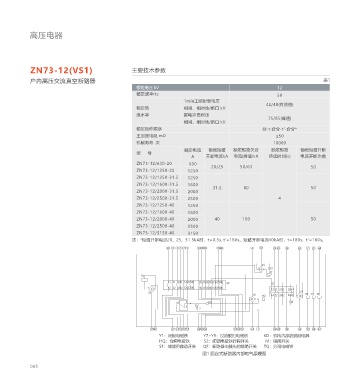

Page 90 - 高压电器选型手册-人民电器集团有限公司

高压电器

ZN73-12(VS1) 主要技术参数 ZN73-12(VS1)
户内高压交流真空断路器 表1 户内高压交流真空断路器
额定电压 kV 12
额定频率Hz 50
1min工频耐受电压
42/48(有效值)
额定绝 相间、相对地/断口 kV
缘水平 雷电冲击耐压
75/85(峰值)
相间、相对地/断口 kV
额定操作顺序 分-t-合分-t'-合分*
主回路电阻 mΩ ≤50
机械寿命 次 10000
额定电流 额定短路 额定短路关合 额定短路 额定短路开断
型 号
A 开断电流kA 电流(峰值)kA 持续时间(s) 电流开断次数
ZN73-12/630-20 630
20/25 50/63 50
ZN73-12/1250-20 1250
ZN73-12/1250-31.5 1250
ZN73-12/1600-31.5 1600
31.5 80 50
ZN73-12/2000-31.5 2000
ZN73-12/2500-31.5 2500 4
ZN73-12/1250-40 1250
ZN73-12/1600-40 1600
ZN73-12/2000-40 2000 40 100 50
ZN73-12/2500-40 2500 图 2 抽出式断路器内部电气原理图(有防跳、闭锁、过流)
ZN73-12/3150-40 3150
注：*短路开断电流20、25、31.5kA时，t=0.3s, t'=180s。短路开断电流40kA时，t=180s，t'=180s。
30 11 3 5 7 9 8 23 28 29 46 4 20 26 47 24 25 2 27 44 断路器机械特性参数 表2
项 目 单 位 数 据

V4 触头开距 mm 11±1
+ - R1
Y1 触头超行程 mm 3.5±0.5
TQ
三相分合闸同期性 ≤2
11 21 3141 51617181 13 23 33 43 53 637383 QF S1
+ - 12 22 3242 52627282 14 24 34 44 54 647484 触头合闸弹跳时间 ≤2
13 21 2331 33 41
V3 V1
V2 HQ 14 22 2432 34 42 Y8 Y7 Y9 分闸时间 ≤50
+ - - + ms
KO 4 KO M 合闸时间 ≤100
2 S2
1 2 平均分闸速度 0.9~1.3
平均合闸速度 0.4~0.8
20kA 25kA 31.5kA 40kA
31 41 21 13 15 17 19 18 33 38 10 39 12 14 1 36 45 34 35 37 48 43 合闸触头接触压力 N
2000±2002400±2003100±2004750±250
Y1：闭锁电磁铁 Y7~Y9：过流脱扣电磁铁 KD：机构内部防跳继电器
HQ：合闸电磁铁 S2：闭锁电磁铁行程开关 M：储能开关 动静触头允许磨损累计厚度 mm 3
S1：储能用微动开关 QF：断路器主触头的辅助开关 TQ：分闸电磁铁
图1 固定式断路器内部电气原理图
085 086
