高压电器

ZN73-12(VS1) 操动机构技术数据 ZN73-12(VS1)
表3
户内高压交流真空断路器 操作电源 交流/直流 户内高压交流真空断路器

额定电压 220V/110V
分闸脱扣器 264W PEOPLE ZN73-
合闸脱扣器 264W 275±0.5(310±0.5)
额定功率
20kA 25kA 31.5kA 40kA 640(702)
储能电机
70W 100W
分闸脱扣器 65%~120%额定电压
合闸脱扣器 85%~110%额定电压 280±1(295±1)
正常工作电压范围
储能电机 85%~110%额定电压
储能时间 ≤10s
652(852) 598(586)

注：1、手车在柜中行程为200mm；
2、括号内数字为额定电流大于1600A的断路器外形尺寸

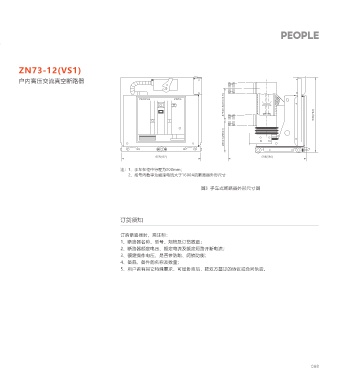

图3 手车式断路器外形尺寸图
外形及安装尺寸

210(275) 210(275)
A向
M18
订货须知
A
订购断路器时，需注明：
275(310) 3 2、断路器额定电压、额定电流及额定短路开断电流；
PEOPLE ZN73- 1、断路器名称、型号、规格及订货数量；
575(635) 3、额定操作电压、是否带防跳、闭锁功能；
A 4、备品、备件的名称及数量；
440 5、用户若有其它特殊要求，可经协商后，按双方签订的协议或合同供货。
233(252)

68

275 90
520(720) 4-M12
588(770)
430(440)
