RDJ1-9(JDM9)系列计数器 RDJ1-3(JDM3)系列计数器

外形及安装尺寸 产品特征说明

RDJ1-9系列计数器接线方式：见图1 □ DIN 48mm× 24mm标准面板尺寸；

□ 内置锂电池，不需外接电源；
□ 6位或8位LCD显示，显示大且清晰；
□ 面板复位带锁定，防止误操作；
12 11 10 9 8 7 □ 无机械磨损，寿命长。

1 2 3 4 5 6 选型指南
+12V RESET CP GND
紫(红) 黑(黄) 蓝(蓝) RDJ1-3 6 V L
(+) (－) 产品型号 计数位数 电压输入 派生代号
额定控制电压 PNP型传感器

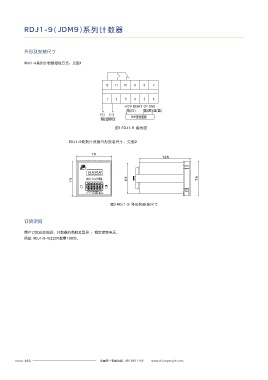

图1 RDJ1-9 接线图

不标注：
RDJ1-9系列计数器外形安装尺寸：见图2 6:6位显示 L:低速计时
计数器 无电压输入
8:8位显示 H:高速计时
V:电压输入
79
126

79 RDJ1-9-4 计数器 69 79 主要技术数据

生产厂：人民电器有限公司
电源 内部电源(锂电池)
计数范围 0-999999(6位) 0-99999999(8位)
图2 RDJ1-9 外形和安装尺寸
计数速度 JDM3-L≤10次/秒 JDM3-H≤200次/秒
使用环境温度 -10℃~+40℃
订货须知 接点接通最大电阻 ≤10kΩ(计数ON)
接点断开最小电阻 ≥500kΩ(计数OFF)
用户订货必须说明：计数器的名称及型号 ；额定控制电压。 输入最大残余电压 0.5V
例如: RDJ1-9-4/220V数量100台。 复位最小信号脉宽 ≥0.2s
重量 约60g
开孔尺寸 22.2mm*45mm
复位方式 面板按钮复位，外部端子复位
电压输入 L：DC 0V~2V H：DC4V~30V (H有效)
接线图

接开关 输入 复位 接开关

1 3
2 4

2与4已在内部接线
