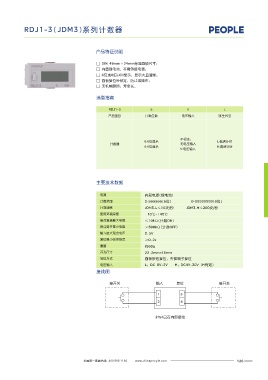

RDJ1-9(JDM9)系列计数器  RDJ1-3(JDM3)系列计数器





 外形及安装尺寸                                    产品特征说明

 RDJ1-9系列计数器接线方式:见图1                        □ DIN 48mm× 24mm标准面板尺寸;

                                            □ 内置锂电池,不需外接电源;
                                            □ 6位或8位LCD显示,显示大且清晰;
                                            □ 面板复位带锁定,防止误操作;
 12  11  10  9  8  7                        □ 无机械磨损,寿命长。


 1  2  3  4  5  6                           选型指南
 +12V  RESET  CP  GND
 紫(红)  黑(黄) 蓝(蓝)                                 RDJ1-3             6               V                L
 (+)   (-)                                       产品型号             计数位数            电压输入            派生代号
 额定控制电压  PNP型传感器

 图1 RDJ1-9  接线图

                                                                                 不标注:
 RDJ1-9系列计数器外形安装尺寸:见图2                                           6:6位显示                          L:低速计时
                                                  计数器                            无电压输入
                                                                 8:8位显示                          H:高速计时
                                                                                 V:电压输入
 79
 126



 79  RDJ1-9-4  计数器  69  79                  主要技术数据


 生产厂:人民电器有限公司
                                              电源                 内部电源(锂电池)
                                              计数范围               0-999999(6位)           0-99999999(8位)
 图2 RDJ1-9  外形和安装尺寸
                                              计数速度               JDM3-L≤10次/秒       JDM3-H≤200次/秒
                                              使用环境温度             -10℃~+40℃
 订货须知                                         接点接通最大电阻           ≤10kΩ(计数ON)
                                              接点断开最小电阻           ≥500kΩ(计数OFF)
 用户订货必须说明:计数器的名称及型号  ;额定控制电压。                 输入最大残余电压           0.5V
 例如: RDJ1-9-4/220V数量100台。                     复位最小信号脉宽           ≥0.2s
                                              重量                 约60g
                                              开孔尺寸               22.2mm*45mm
                                              复位方式               面板按钮复位,外部端子复位
                                              电压输入               L:DC 0V~2V    H:DC4V~30V (H有效)
                                            接线图


                                                  接开关                 输入       复位                 接开关

                                                                       1         3
                                                                       2         4


                                                                      2与4已在内部接线
