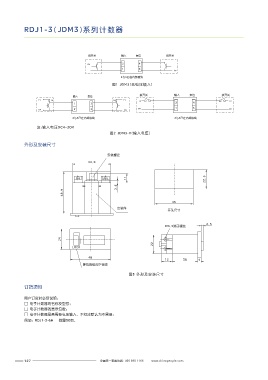

RDJ1-3(JDM3)系列计数器 RDL1-3(SC3L)系列累时器

产品概述
接开关 输入 复位 接开关

OV 2 4 RDL1-3超小型电子累时器适用于各种设备和电路中做自动累时元件，具有累时准确、显示大
1 3 且清晰等特点。
OV
产品符合：GB/T 14048.5标准。
2与4已在内部接线
图1 JDM3(无电压输入)
选型指南
接开关 输入 复位 接开关
输入 复位 RDL1-3 1 AC24V
+V 1K 1K +V +V +V
1 3 2 4 产品型号 累时范围 额定电源电压
OV 2 4 OV OV 1 3 OV
2与4已在内部接线 2与4已在内部接线
AC24V、
注:输入电压DC4-30V 1:9999.9h； AC36V、
2:99h99min59s；
图2 JDM3-V(输入电压 ) 超小型电子 3:9999h59min； AC110V、
累时器 4:9999day23h； AC220V、
5:9999h59min59s；
外形及安装尺寸 6:999999h59min59s AC380V ，
DC24V
安装螺丝
44.8

11 22.5 主要技术数据
2.5
48.9 外型尺寸 48×24标准面板尺寸

45 工作电源 采用内置锂电池供电，无需外接电源
电池寿命 ≥6年(25℃)
安装件
开孔尺寸
使用环境温度 -10℃~+40℃(不结冰)
无电压输入 信号接通最大电阻：≤10kΩ；信号断开最小电阻：≥500kΩ。
2.5
M3.5端子螺丝 直流电压输入 L:0V-2V，H:4V-30V(H有效)(输入阻抗≥4.7KΩ)
交流电压输入 AC/DC 24V~240V
24 最小信号脉宽 ≥0.2s
22 重量
LOCK 约60g
开孔尺寸 22.5×45
48 复位方式 面板按钮复位、外部端子复位
13 30 4
复位按钮向下锁住 累时误差 ≤0.01%

图3 外形及安装尺寸

订货须知

用户订货时必须说明：
□ 电子计数器的名称及型号；
□ 电子计数器的显示位数；
□ 电子计数器是否需要电压输入，不标注默认为不需要；
例如：RDJ1-3-6H 数量50台。
